목차보기

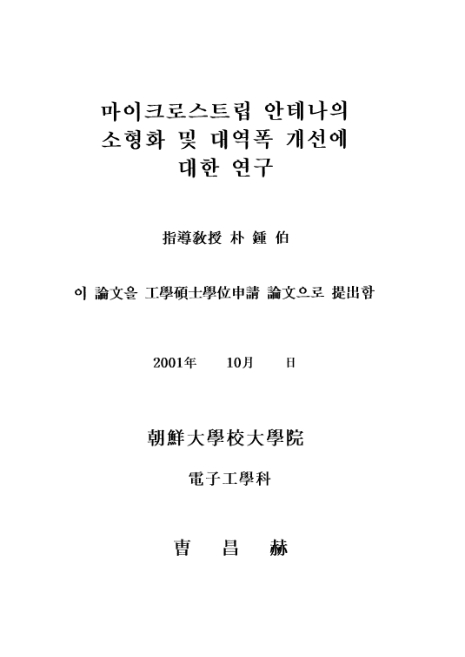

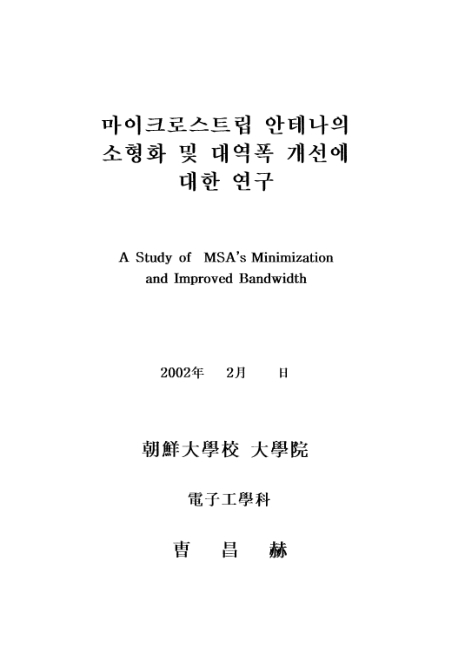

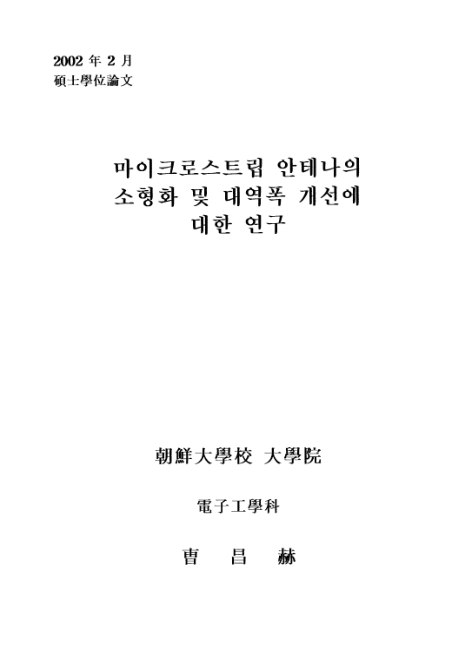

표제지

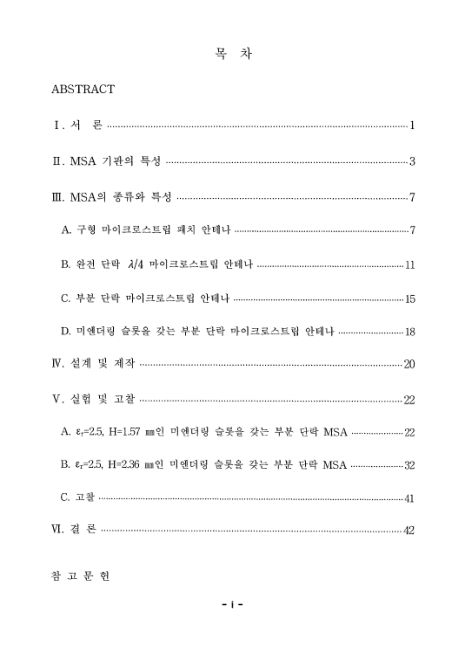

목차

ABSTRACT 9

I. 서론 10

II. MSA 기판의 특성 12

III. MSA의 종류와 특성 16

A. 구형 마이크로스트립 패치 안테나 16

B. 완전 단락 λ/4 마이크로스트립 안테나 20

C. 부분 단락 마이크로스트립 안테나 24

D. 미엔더링 슬롯을 갖는 부분 단락 마이크로스트립 안테나 27

IV. 설계 및 제작 29

V. 실험 및 고찰 31

A. ε_(r)=2.5, H=1.57 mm인 미엔더링 슬롯을 갖는 부분 단락 MSA 31

B. ε_(r)=2.5, H=2.36 mm인 미엔더링 슬롯을 갖는 부분 단락 MSA 41

C. 고찰 50

VI. 결론 51

참고문헌 52

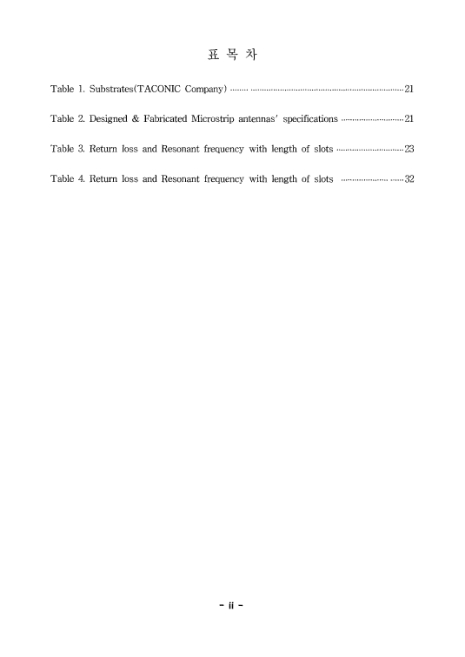

표1. 기관의 종류(TACONIC사) 30

표2. 설계·제작된 마이크로스트립 안테나의 제원 30

표3. 슬롯의 길이에 따른 공진 주파수 및 반사 손실 32

표4. 슬롯의 길이에 따른 공진 주파수 및 반사 손실 41

그림1. 유전체 두께와 주파수 변화에 따른 효율 13

그림2. 유전체 두께와 주파수 변화에 따른 대역폭 14

그림3. 유전체 두께와 주파수 변화에 따른 이득 15

그림4. 2개의 방사슬롯으로 나타낸 마이크로스트립 안테나 16

그림5. 구형 λ/2 마이크로스트립 패치 안테나 19

그림6. 완전 단락 λ/4 마이크로스트립 안테나 22

그림7. Gz 변화에 따른 QMSA의 반사 손실의 변화 23

그림8. 한쪽이 부분 단락된 MSA의 구조 및 등가회로 26

그림9. 접지 판에 미앤더링 슬롯을 갖는 부분단락 MSA 구조 28

그림10. 미앤더링 슬롯을 갖느 부분단락 마이크로스트립 안테나 29

그림11. SL=0mm 일 때의 반사 손실과 대역폭 33

그림12. SL=0mm 일 때의 입력 임피던스 33

그림13. SL=7mm 일 때의 반사 손실과 대역폭 34

그림14. SL=7mm 일 ��의 입력 임피던스 34

그림15. SL=14mm 일 때의 반사 손실과 대역폭 35

그림16. SL=14mm 일 때의 입력 임피던스 35

그림17. SL=21mm 일 때의 반사 손실과 대역폭 36

그림18. SL=21mm 일 때의 입력 임피던스 36

그림19. SL=0mm 일 때 XY면의 방사패턴 37

그림20. SL=7mm 일 때 XY면의 방사패턴 38

그림21. SL=0mm 일 때 YZ면의 방사패턴 38

그림22. SL=7mm 일 때 YZ면의 방사패턴 39

그림23. SL=0mm 일 때 ZX면의 방사패턴 39

그림24. SL=7mm 일 때 ZX면의 방사패턴 40

그림25. SL=0mm 일 때의 반사손실과 대역폭 42

그림26. SL=0mm 일 때의 입력 임피던스 42

그림27. SL=7mm 일 때의 반사 손실과 대역폭 43

그림28. SL=7mm 일 때의 입력 임피던스 43

그림29. SL=14mm 일 때의 반사 손실과 대역폭 44

그림30. SL=14mm 일 때의 입력 임피던스 44

그림31. SL=21mm 일 때의 반사 손실과 대역폭 45

그림32. SL=21mm 일 때의 입력 임피던스 45

그림33. SL=0일 때의 XY면의 방사패턴 46

그림34. SL=7mm일 때의 XY면의 방사패턴 47

그림35. SL=14mm 일 때의 XY면의 방사패턴 47

그림36. SL=0mm 일 때의 ZX면의 방사패턴 48

그림37. SL=7mm 일 때의 ZX면의 방사패턴 48

그림38. SL=14mm 일 때의 ZX면의 방사패턴 49

초록보기

In this paper, designed and fabricated meandering slot loaded partially shorted MSAs for 850㎒ band on various Copper-clad Laminates substrates, where the width of the radiation patch is identical with that of the ground plane and the radiation patch including feed line is partially shorted to the ground plane. The slot length embedded on the ground plane was 0, 7, 14 and 21 ㎜. The resonant frequency, return loss, input impedance, bandwidth and radiation pattern due to the slot length and substrate thickness(l.57, 2.36 ㎜) were measured by reducing the PSW (Partially Shorted Width) to 0 ㎜.

As a result, good characterized antennas with return loss 32.2 ~ 48.0 dB, 36.6 ~ 41.9 dB and resonant frequency in the range of 604.6 - 850.721 ㎒, 636.8 ~ 849.510 ㎒ were obtained when the slot length was increased. The bandwidth was increased when the slot length was 7 ㎜, 14 ㎜ and the radiation pattern was good.
