목차보기

목차 1

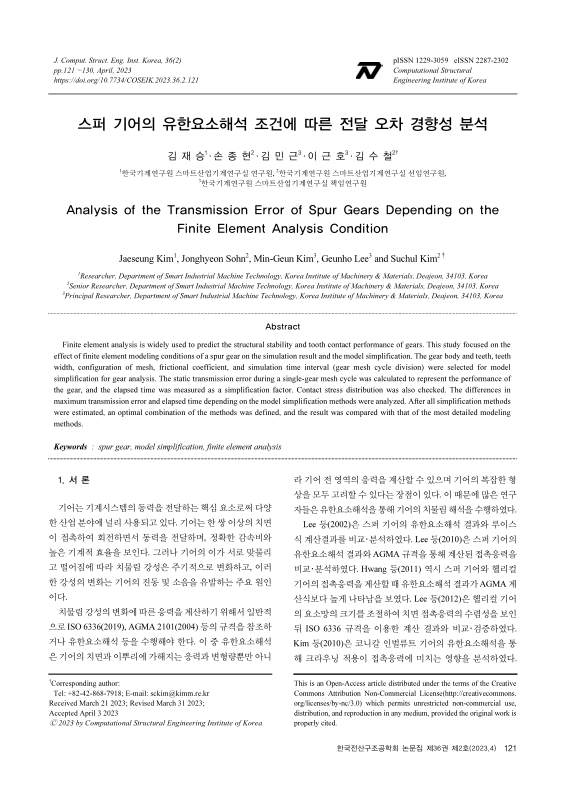

스퍼 기어의 유한요소해석 조건에 따른 전달 오차 경향성 분석 ＝ Analysis of the transmission error of spur gears depending on the finite element analysis condition / 김재승 ; 손종현 ; 김민근 ; 이근호 ; 김수철 1

Abstract 1

1. 서론 1

2. 본론 2

2.1. 기어 제원 2

2.2. 유한요소해석 방법 2

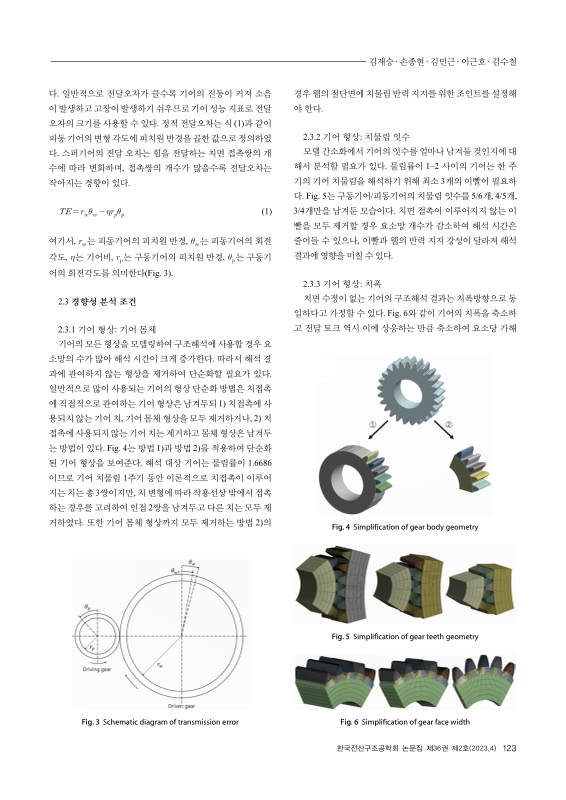

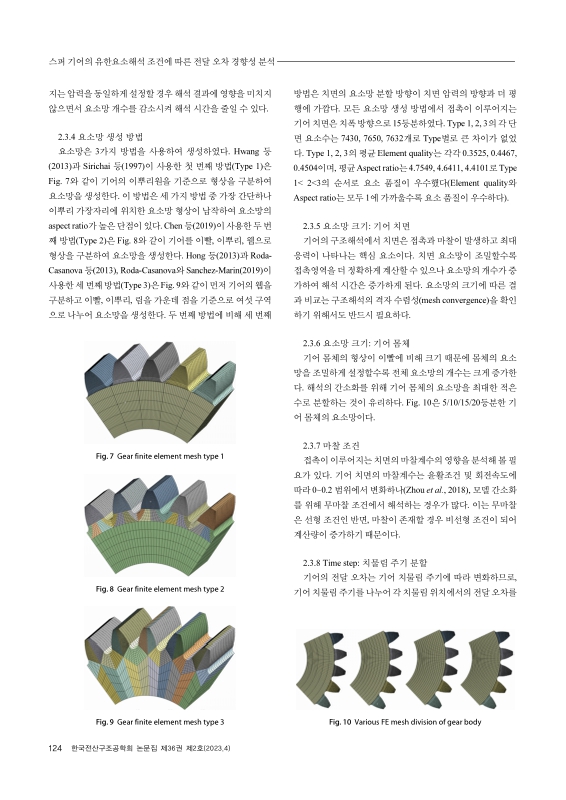

2.3. 경향성 분석 조건 3

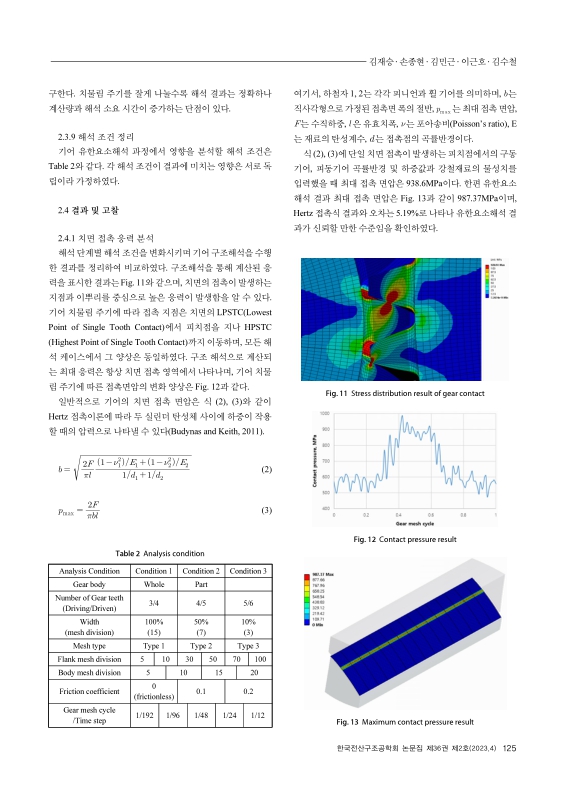

2.4. 결과 및 고찰 5

3. 결론 9

References 10

요지 10

초록보기

기어의 구조 안정성 및 치물림 성능을 분석하기 위하여 유한요소해석이 널리 사용된다. 본 연구에서는 스퍼 기어의 유한요소 모델링 조건이 해석 결과 및 간소화 효과에 미치는 영향을 분석하였다. 기어 구조 해석의 간소화 방법으로 기어 몸체 및 잇수 간소화, 요소망 생성 방식, 접촉 및 마찰 조건, 해석 조건 등을 선정하였다. 기어의 성능해석 지표로써 1주기의 기어 치물림 사이클 동안의 정전달 오차를 계산하였고, 간소화 지표로써 해석 소요 시간을 측정하였다. 유한요소해석을 통해 치물림 주기에 따른 접촉 응력 분포 및 변화 양상을 확인하였다. 모델링 조건에 따라 최대 전달 오차와 해석 소요 시간에 차이를 확인하고 원인을 분석하였다.

Finite element analysis is widely used to predict the structural stability and tooth contact performance of gears. This study focused on the effect of finite element modeling conditions of a spur gear on the simulation result and the model simplification. The gear body and teeth, teeth width, configuration of mesh, frictional coefficient, and simulation time interval (gear mesh cycle division) were selected for model simplification for gear analysis. The static transmission error during a single-gear mesh cycle was calculated to represent the performance of the gear, and the elapsed time was measured as a simplification factor. Contact stress distribution was also checked. The differences in maximum transmission error and elapsed time depending on the model simplification methods were analyzed. After all simplification methods were estimated, an optimal combination of the methods was defined, and the result was compared with that of the most detailed modeling methods.

권호기사

권호기사 목록 테이블로 기사명, 저자명, 페이지, 원문, 기사목차 순으로 되어있습니다.
기사명 저자명 페이지 원문 목차
이동 질량 효과를 고려한 단경간 강합성 보행교의 보행 하중 진동 사용성 평가 = Vibration serviceability evaluation of a single span steel-concrete composite foot bridge under dynamic pedestrian loadings considering moving mass effect 박원석 p. 75-83

보기
건물 규모 및 재현주기 변화에 따른 주거용 RC건물에 대한 시공 중 지진하중의 영향 분석 = Analysis of the effect of seismic loads on residential RC buildings using the change in building size and return period 최성현, 김재요 p. 85-92

보기
CFD-DEM 연동을 통한 함정용 채프운의 시공간 분포 해석 = Numerical simulation of spatiotemporal distribution of chaff clouds for warship defense using CFD-DEM coupling 정욱진, 김문홍, 손동우 p. 93-103

보기
마찰해석모델에 따른 PVDF/MgO 마찰재 적용 면진 장치가 설치된 교량의 성능 비교 분석 = Performance comparison analysis of a bridge installed with anti-seismic devices using PVDF/MgO friction material according to friction analysis models 박혜리, 김성조, 한동석 p. 105-112

보기
LS-DYNA를 이용한 원자력발전소의 로드블록에 대한 차량 충돌 시뮬레이션 = Vehicle collision simulation for roadblocks in nuclear power plants using LS-DYNA 이승규, 김동욱, 이필승 p. 113-120

보기
스퍼 기어의 유한요소해석 조건에 따른 전달 오차 경향성 분석 = Analysis of the transmission error of spur gears depending on the finite element analysis condition 김재승, 손종현, 김민근, 이근호, 김수철 p. 121-130

보기
나노복합재료의 전기/역학적 특성과 예측을 위한 멀티스케일 모델링의 최신 연구 분석 = Review of recent advances in the electrical/mechanical characteristics of nanocomposites and multi-scale modeling of nanocomposites 길태건, 배진호, 윤현노, 이행기 p. 131-136

보기
내화피복을 적용한 강합성보의 구조화재해석 = Structural fire analysis of a composite beam protected by fire-resistant materials 강준원, 강문수, 윤혜진 p. 137-145

보기

참고문헌 (19건) : 자료제공( 네이버학술정보 )

참고문헌 목록에 대한 테이블로 번호, 참고문헌, 국회도서관 소장유무로 구성되어 있습니다.
번호 참고문헌 국회도서관 소장유무
1 American Gear Manufacturers Association (AGMA) (2004)Fundamental Rating Factors and Calculation Methods for Involute Spur and Helical Gear Teeth (Metric Edition), Paper No. 2101-D04, USA. 미소장
2 Ansys Inc. (2004) Ansys Contact Technology Guide, Canonsburg, USA. 미소장
3 Bartosova, D., Otipka, V., Reh ak, K. (2018) Determination of Transmission Error in Spur Gear by Numerical Approach, Vibroeng. Proced., 19, pp. 284~288. 미소장
4 Budynas, G.R., Keith, J.N. (2011) Shigley’s Mechanical Engineering Design, Mcgraw-Hill, New York, USA, pp.124~125. 미소장
5 Chen, K., Huangfu, Y., Ma, H., Xu, Z., Li, X., Wen, B. (2019)Calculation of Mesh Stiffness of Spur Gears considering Complex Foundation Types and Crack Propagation Paths, Mech. Syst. & Signal Proc., 130, pp.273~292. 미소장
6 Czako, A., Rehak, K., Prokop, A., Ranjan, V. (2020) Determination of Static Transmission Error of Helical Gears using Finite Element Analysis, J. Measurements Eng., 8(4), pp.167~181. 미소장
7 Hong, J., Talbot, D., Kahraman, A. (2013) Load Distribution Analysis of Clearance-fit Spline Joints using Finite Elements, Mech. & Mach. Theory, 74, pp.42~57. 미소장
8 Hwang, S.C., Lee, D.H., Park, Y.C., Lee, K.H. (2011) Contact Stress Analysis of Helical Gear for Turbo Blower, J. Korean Soc. Manuf. Proc. Eng., 10(2), pp.90~95. 미소장
9 Hwang, S.C., Lee, J.H., Lee, D.H., Han, S.H., Lee, K.H. (2013)Contact Stress Analysis for a Pair of Mating Gears, Math. &Comput. Model., 57, pp.40~49. 미소장
10 International Organization for Standardizaion (ISO) (2019)Calculation of Load Capacity of Spur and Helical Gears - Part 2: Calculation of Surface Durability (Pitting), Paper No. ISO 6336-2:2019, Switzerland. 미소장
11 Kim, J.S., Lee, H.S., Kim, D.G., Lyu, S.K. (2010) Analysis of Tooth Surface Compressive Stress of Conical Involute Gear by Profile Modification, J. Korean Soc. Manuf. Proc. Eng., 9(5), pp.40~49. 미소장
12 Kim, S.C., Lee, G.H., Moon, S.G., Kim, J.S., Choi, J.H., Choi, C.H., Ahn, H.J., Sohn, J.H. (2023) An Efficient Process for Macro Geometry Optimization of Helical Gear Pairs considering Static Transmission Error, Proc. Inst. Mech. Eng., Part C: J. Mech. Eng. Sci., Available at SSRN 4133209. 미소장
13 Lee, J.H., Lee, D.H., Lee, K.H. (2010) Contact Stress Analysis of a Pair of Mating Spur Gears, J. Korean Soc. Manuf. Proc. Eng., 9(4), pp.59~65. 미소장
14 Lee, K.W., Ban, J.S., Kim, G.H., Cho, K.Z. (2002) A Study on Stress Analysis of Spur Gear using FEM, J. Korean Soc. Precis. Eng., 19(2), pp.171~176. 미소장
15 Lee, S., Lee, D.H., Hwang, S.C., Lee, K.H. (2012) Stress Analysis of Helical Gear for a Railway Reducer, J. Korean Soc.Manuf. Proc. Eng., 11(2), pp.55~59. 미소장
16 Roda-Casanova, V., Sanchez-Marin, F. (2019) A 2D Finite Element based Approach to Predict the Temperature Field in Polymer Spur Gear Transmissions, Mech.& Mach. Theory, 133, pp. 195~210. 미소장
17 Roda-Casanova, V., Sanchez-Marin, F.T. Gonzalez-Perez, I., Iserte, J.L., Fuentes, A. (2013) Determination of the ISO Face Load Factor in Spur Gear Drives by the Finite Element Modeling of Gears and Shafts, Mech.& Mach. Theory, 65, pp. 1~13. 미소장
18 Sirichai, S., Howard, I., Morgan, L., The, K. (1997) Finite Element Analysis of Gears in Mesh, 5th Intl. Congress on Sound &Vibration, 1, pp.869~876. 미소장
19 Zhou, C., Hu, B., Qian, X., Han, X. (2018) A Novel Prediction Method for Gear Friction Coefficients based on a Computational Inverse Technique, Tribol. Int., 127, pp.200~208. 미소장
