목차

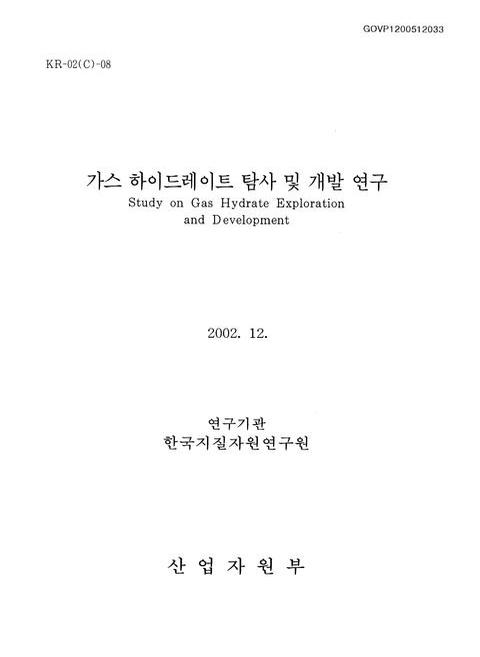

표제지=0,1,1

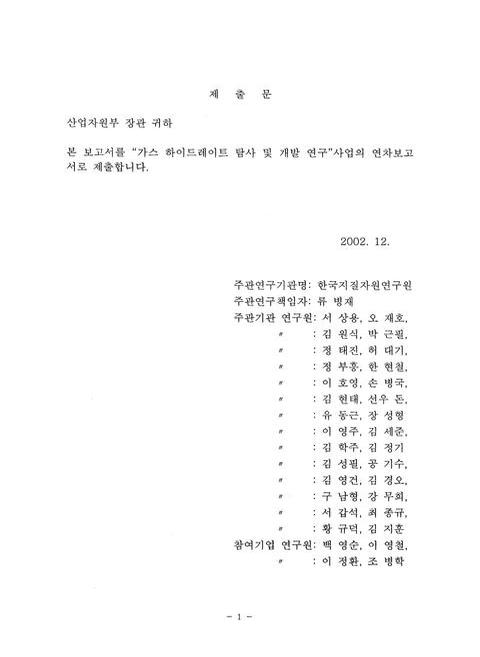

제출문=1,2,2

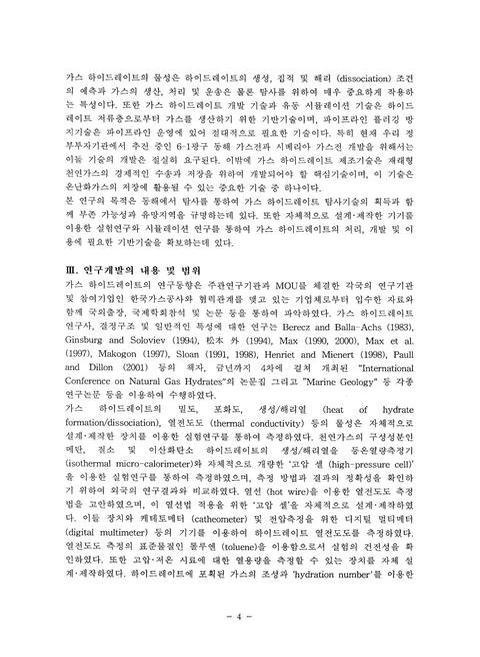

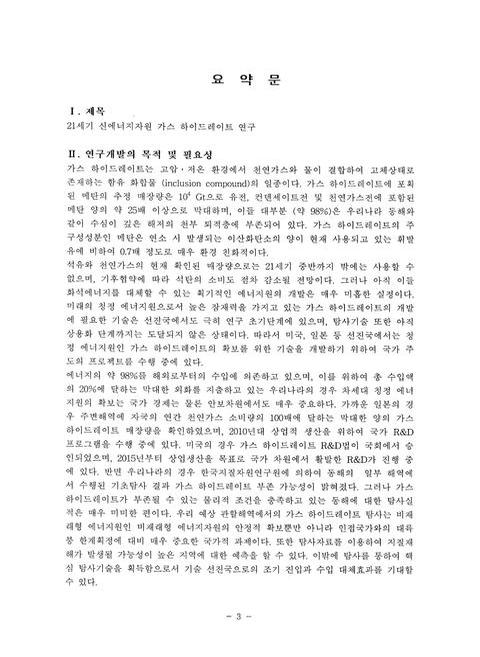

요약문=3,4,12

SUMMARY=15,16,6

CONTENTS=21,22,4

목차=25,26,2

제1장 서론=27,28,4

제2장 가스 하이드레이트의 연구동향과 중요성=31,32,1

제1절 연구사=31,32,10

제2절 국내ㆍ외 연구동향=41,42,1

1. 미국=41,42,5

2. 일본=46,47,5

3. 기타 국가=50,51,6

4. 우리나라=55,56,2

제3절 중요성=56,57,1

1. 에너지원 측면=56,57,2

2. 재래형 석유자원 탐사 및 개 발 측면=57,58,3

3. 환경 및 지질재해 측면=59,60,4

제3장 가스 하이드레이트 결정구조와 특성=63,64,1

제1절 결정구조=63,64,1

1. 공동=63,64,3

2. 결정구조=65,66,5

제2절 특성=69,70,1

1. 물리적 특성=69,70,16

2. 전기적 특성=84,85,2

3. 음향 특성=85,86,2

제4장 가스 하이드레이트 기원,생성 및 부존=87,88,1

제1절 기원=87,88,4

제2절 생성=90,91,3

제3절 부존=92,93,6

제4절 지질ㆍ지화학 및 지구물리 지표와 탐지=98,99,1

1. 지질ㆍ지화학 지표와 탐지=98,99,2

2. 지구물리 지표와 탐지=99,100,6

제5장 가스 하이드레이트 탐사=105,106,1

제1절 탐사해역의 지질개요=105,106,2

제2절 탐사=107,108,2

1. 항측자료 취득 및 보정=108,109,3

2. 지질ㆍ지화학 탐사자료 취득 및 분석=111,112,63

3. 다중채널 고해상 디지털 탄성파 탐사자료 취득,처리 및 해석=174,175,31

4. 단채널 고해상 디지털 탄성파 탐사자료 취득,처리 및 해석=204,205,8

5. 정밀 해저지형 탐사자료 취득,처리 및 해석=212,213,9

6. 수온구배 측정=220,221,2

제6장 가스 하이드레이트 개발기술=222,223,1

제1절 가스 하이드레이트 상평형 및 생성／해리 속도=222,223,1

1. 상평형=222,223,7

2. 생성／해리 속도=228,229,3

제2절 탐사해역의 가스 하이드레이트 평형조건 및 안정영역=231,232,1

1. 평형조건=231,232,5

2. 안정영역=235,236,2

제3절 2상 평형의 퇴적물 영향=236,237,1

1. 2상 평형에서의 용해도=236,237,7

2. 퇴적물 영향 분석=242,243,7

제4절 Kinetic inhibitor 특성=248,249,4

제5절 가스 하이드레이트 유동 시뮬레이션=251,252,1

1. 통계적 열역학 이론=251,252,6

2. 천연가스 성분의 퓨개시티=256,257,2

3. 저류유동 지배방정식=257,258,6

4. 저류전산 모델=263,264,2

5. 전산모델 결과=264,265,15

제7장 가스 하이드레이트 이용기술=279,280,1

제1절 가스 하이드레이트 제조=279,280,1

1. 개요=279,280,2

2. 제조 장치 및 실험 방법=280,281,4

3. 제조 실험 및 분석=284,285,11

4. 첨가제에 의한 영향 분석=294,295,14

제2절 View cell에 의한 가스 하이드레이트 생성 분석=307,308,2

1. 실험 장치 및 조건=308,309,1

2. 핵 생성 관찰=309,310,2

3. 결정 성장 과정 분석=310,311,3

제3절 가스 하이드레이트 플러깅 현상 분석=312,313,1

1. 개요=312,313,6

2. 실험 장치 및 조건=317,318,3

3. 실험 결과 및 고찰=319,320,7

제8장 연구개발 목표 달성도 및 결과의 활용계획=326,327,1

제1절 연구개발 목표 달성도=326,327,1

제2절 연구개발 결과의 활용계획=326,327,2

참고문헌=328,329,26

영문목차

[title page etc.]=0,1,21

CONTENTS=21,22,6

Chapter 1. Introduction=27,28,4

Chapter 2. Research trend and importances of gas hydrates=31,32,1

Clause 1. Research history=31,32,10

Clause 2. International and domestic research trends=41,42,1

1. United States of America=41,42,5

2. Japan=46,47,5

3. Other countries=50,51,6

4. Korea=55,56,2

Clause 3. Importance=56,57,1

1. Energy source=56,57,2

2. Exploration and exploitation of conventional petroleum resources=57,58,3

3. Environmental and geologic hazards=59,60,4

Chapter 3. Crystal structures and properties of gas hydrates=63,64,1

Clause 1. Crystal structures=63,64,1

1. Cavities=63,64,3

2. Crystal structures=65,66,5

Clause 2. Properties=69,70,1

1. Physical properties=69,70,16

2. Electrical properties=84,85,2

3. Acoustic properties=85,86,2

Chapter 4. Origin,generation and accumulation of gas hydrates=87,88,1

Clause 1. Origin=87,88,4

Clause 2. Generation=90,91,3

C1ause 3. Accumulation=92,93,6

Clause 4. Indicators and detection of gas hydrates=98,99,1

1. Geologicalㆍgeochemical indicators and detection=98,99,2

2. Geophysical indicators and detection=99,100,6

Chapter 5. Exploration of gas hydrates=105,106,1

Clause 1. Regional geology of the survey area=105,106,2

Clause 2. Exploration=107,108,2

1. Navigation data acquisition and correction=108,109,3

2. Geologicalㆍgeochemical exploration data acquisition and analyses=111,112,63

3. Multi-channel high resolution digital seismic data acquisition,processing and interpretation=174,175,31

4. Single-channel high resolution digital seismic data acquisition,processing and interpretation=204,205,8

5. High resolution sea-floor data acquisition,processing and interpretation=212,213,9

6. Hydrothermal gradient measurement=220,221,2

Chapter 6. Development techniques of gas hydrates=222,223,1

Clause 1. Phase equilibrium and formation／dissociation velocity of gas hydrates=222,223,1

1. Phase equilibrium=222,223,7

2. Formation／dissociation velocity=228,229,3

Clause 2. Phase equilibrium and stability zone of gas hydrates in survey area=231,232,1

1. Phase equilibrium=231,232,5

2. Gas hydrate stability zone=235,236,2

Clause 3. Effect of sediments on 2-phase equilibria=236,237,1

1. Solubility in 2-phase equilibrium region=236,237,7

2. Effect of sediments=242,243,7

Clause 4. Characteristics of kinetic inhibitor=248,249,4

Clause 5. Flowing simulator of gas hydrates=251,252,1

1. Statistical thermodynamic model=251,252,6

2. Fugacity of natural gas components=256,257,2

3. Reservoir flow equations=257,258,6

4. Reservoir flow model=263,264,2

5. Results of numerical modelling=264,265,15

Chapter 7. Utilization techniques of gas hydrates=279,280,1

Clause 1. Manufacture of gas hydrates=279,280,1

1. Synopsis=279,280,2

2. Experimental apparatus and method=280,281,4

3. Experiments and analysis=284,285,11

4. Experimental an analysis for additives=294,295,14

Clause 2. Analysis of hydrate formation in view cell=307,308,2

1. Experimental apparatus and conditions=308,309,1

2. Measurements of hydrate nucleation=309,310,2

3. Analysis of crystal growth process=310,311,3

Clause 3. Analysis of gas hydrate plugging phenomena=312,313,1

1. Synopsis=312,313,6

2. Experimental apparatus and conditions=317,318,3

3. Experimental results and discussion=319,320,7

Chapter 8. Achievement of R&D objectives and future plan of R&D results=326,327,1

Clause 1. Achievement of R&D objectives=326,327,1

Clause 2. Future plan of R&D results=326,327,2

References=328,329,26

칼라목차

jpg

Fig. 3-7. Exothermic methane hydrate formation process(a) and endothermic hydrate dissociation process for CH₄and CO₂simple hydrate(b)=74,75,1

Fig. 3-8. Sereen of numerical integration output by BOMEM GRAMS.=74,75,1

Fig. 5-79. Depositional facies developed in the survey area(2000)=201,202,1

Fig. 5-80. Seismic profile shoeing debris flow deposits with gas seeping like structure. Strong reflector with polarity reversal can clearly be traceable below the imrgular topography.=201,202,1

Fig. 5-81. A typical example of the strong reflector with polarity reversal and gravity flow deposits.=202,203,1

Fig. 5-82. Gas seeping structures appeared in the turbidity current layers=203,204,1

Fig. 5-83. Profile showing the flat events appeared near the top of anticline structure. Note:Length of the flat reflector is approximately 6km=203,204,1

Fig. 5-84. Seismic profile showing shallow basement structure.=204,205,1

Fig. 5-98. Hydrothermal gradient of the study area.=221,222,1

Fig. 6-35. CO₂hydrate formation kinetics in various mixtures at 274.15 K and 30 bar.=251,252,1

Fig. 6-36. CO₂hydrate formation kinetics in various mixtures at 274.15 K and 20 bar.=252,253,1

Fig. 7-3. Schematic diagram of experimental apparatus (a) and reactor (b).=281,282,1

Fig. 7-4. The photogarphs of hydrate during the course of reaction.(a):15 min. (b):2hrs.after reaction started.=282,283,1

Fig. 7-5. Experimental conditions and other data (Sloan,1998)=283,284,1

Fig. 7-6. Combustion of methane hydrate.=283,284,1

Fig. 7-13. Gas vol. fraction of natural gas in gas phase during hydrate formation.=291,292,1

Fig. 7-14. Gas vol. fraction of natural gas during hydrate decomposition.=291,292,1

Fig. 7-15. Natural gas composition. (a):before hydrate reaction,(b):after hydrate reaction.=292,293,1

Fig. 7-25. 200 MHz Solid 13C NMR Spectrometer(Model:Unity Inova 200).=300,301,1

Fig. 7-34. Schematic diagram of gas hydrate formation system with view cell.=308,309,1

Fig. 7-35. Gas hydrate nuclei and film (feed:Water and methane). (a):Gas hydrate nuclei. (b):Gas hydrate film.=309,310,1

Fig. 7-36. Hydrate crystal growth without mixing(feed:water and natural gas).=310,311,1

Fig. 7-37. Hydrate crystal growth without mixing(feed:water and natural gas).=311,312,1

Fig. 7-38. Gas hydrate crystals (feed:water added DBS 25ppm,natural gas). (a):massive crystal. (b):whiskery crystal.=313,314,1

Fig. 7-39. Gas hydrate crystals (feed:water added EG 10wt%,natural gas).=314,315,1

Fig. 7-40. Gas hydrate crystals (feed:water added MeOH 10wt%,natural gas).=314,315,1

Fig. 7-41. Schematic diagram of hydrate plugging experimental apparatus.=318,319,1

Fig. 7-42. Photography of total experimental system.=318,319,1
