본문 바로가기 주메뉴 바로가기
국회도서관 홈으로 정보검색 소장정보 검색

목차보기

목차

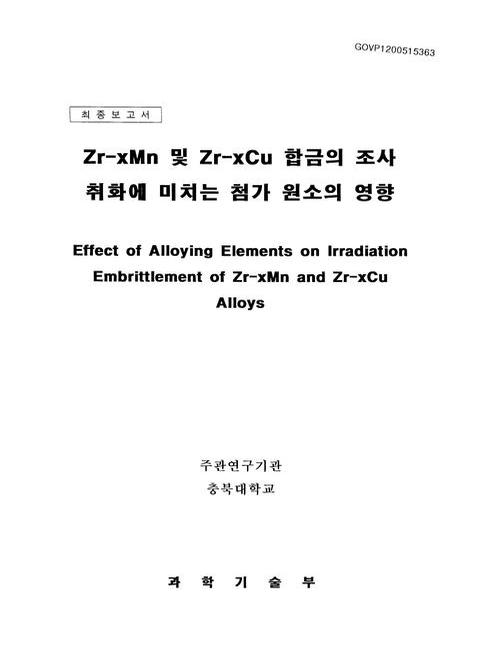

표제지=0,1,1

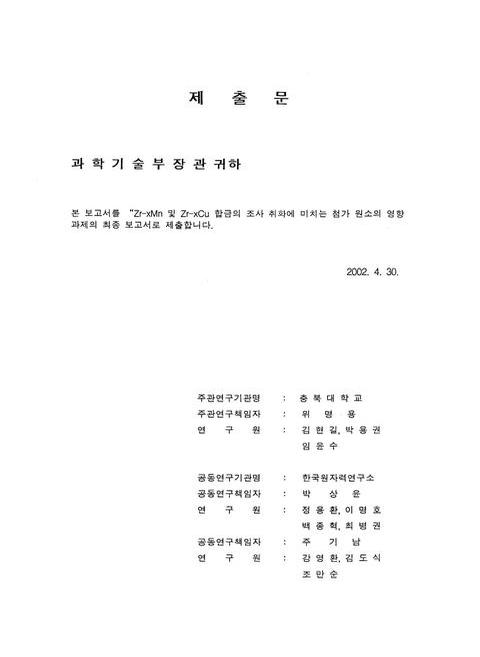

제출문=0,2,1

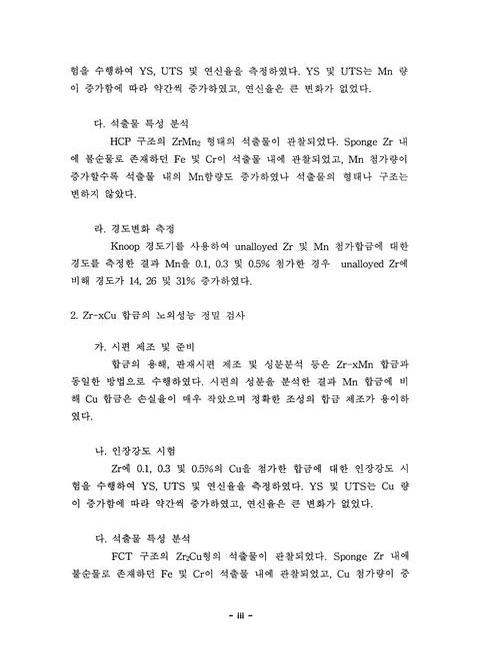

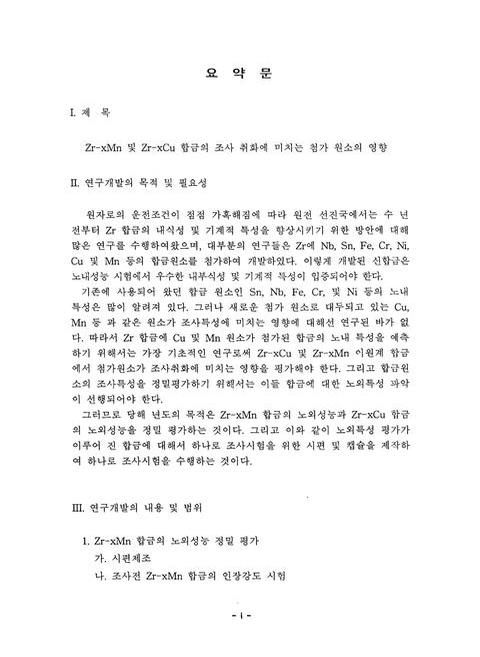

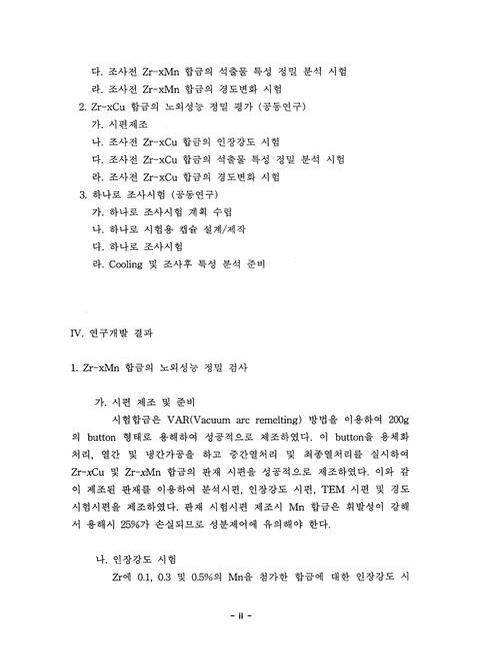

요약문=i,3,6

Summary=vii,9,6

CONTENTS=xiii,15,1

목차=xiv,16,1

표목차=xv,17,1

그림목차=xvi,18,1

제1장 서론=1,19,4

제2장 기술 현황 분석=5,23,20

제3장 연구 개발 내용 및 결과=25,43,1

제1절 Zr-xMn 합금의 노외성능 정밀 평가=25,43,1

1. 시편 제조 및 준비=25,43,3

2. 조사전 Zr-xMn 합금의 인장강도 시험=28,46,1

3. 조사전 Zr-xMn 합금의 석출물 특성 분석=28,46,2

4. 조사전 Zr-xMn 합금의 경도변화 시험=29,47,2

제2절 Zr-xCu 합금의 노외성능 정밀 평가=30,48,1

1. 시편 제조 및 준비=30,48,2

2. 조사전 Zr-xCu 합금의 인장강도 시험=31,49,1

3. 조사전 Zr-xCu 합금의 석출물 특성 분석=32,50,1

4. 조사전 Zr-xCu 합금의 경도변화 시험=33,51,1

제3절 하나로 조사시험=33,51,1

1. 하나로 조사시험 계획 수립=34,52,1

2. 하나로 조사시험용 캡슐 설계/제작=34,52,5

3. 하나로 조사시험=38,56,1

4. Cooling 및 조사후 특성 분석 준비=38,56,2

제4절 결론=40,58,1

제4장 연구개발 목표 달성도 및 대외 기여도=41,59,1

제5장 연구개발 결과의 활용계획=42,60,1

제6장 참고문헌[원본불량;p.49]=43,61,20

영문목차

[title page etc.]=0,1,14

CONTENTS=xiii,15,4

Chapter 1 Introduction=1,19,4

Chapter 2 Domestic and Foreign Status of Technology Development=5,23,20

Chapter 3 Content and Results of the Project=25,43,1

Section 1 Out-of-pile Performance Test of the Zr-xMn Alloys=25,43,1

1. Manufacturing of Zr-xMn Specimens=25,43,3

2. Tensile Test of the Un-irradiated Zr-xMn Specimens=28,46,1

3. Characterization of the Precipitates in the Un-irradiated Zr-xMn Specimens=28,46,2

4. Hardness Test of the Un-irradiated Zr-xMn Specimens=29,47,2

Section 2 Out-of-pile Performance Test of the Zr-xCu Alloys=30,48,1

1. Manufacturing of Zr-xCu Specimens=30,48,2

2. Tensile Test of the Un-irradiated Zr-xCu Specimens=31,49,1

3. Characterization of the Precipitates in the Un-irradiated Zr-xCu Specimens=32,50,1

4. Hardness Test of the Un-irradiated Zr-xCu Specimens=33,51,1

Section 3 Irradiation Test in HANARO=33,51,1

1. Planning the Irradiation Test=34,52,1

2. Design and Fabrication of the Capsule for Irradiation Test=34,52,5

3. Irradiation Test of the Zr-xMn/Cu Specimens in HANARO=38,56,1

4. Cooling the Irradiated Specimens and Preparing Them for Post Irradiation Test=38,56,2

Section 4 Summary=40,58,1

Chapter 4 Degree of Attainment for R&D Goals and External Contribution=41,59,1

Chapter 5 Application Plan for R&D Results=42,60,1

Chapter 6 Reference=43,61,20

표목차

Table 1 Chemical composition of the test alloys=45,63,1

Table 2 Tensile properties for test alloys=45,63,1

Table 3 01M-05U Capsule 시편에 대한 이용자 상세 요구조건=46,64,1

Table 4 Specimens loaded in 01M-05U capsule=47,65,1

그림목차

Fig. 1 Flow chart of manufacturing process.=48,66,1

Fig. 2 Precipitate analysis of unalloyed Zr;(a) TEM bright image,(b) dark image,(c) SAD pattern,(d) EDS spectrum.[원본불량;p.49]=49,67,1

Fig. 3 TEM micrograph(a) and EDS spectra(b) of Zr-0.1Mn alloy.=50,68,1

Fig. 4 Precipitate analysis of Zr-0.3Mn alloy;(a) TEM bright image,(b) dark image,(c) SAD pattern,(d) EDS spectrum.=51,69,1

Fig. 5 TEM micrograph(a) and EDS spectra(b) of Zr-0.5Mn alloy.=52,70,1

Fig. 6 The effect of alloying elements on the Knoop hardness of Zr-xCu and Zr-xMn alloys=53,71,1

Fig. 7 TEM micrograph(a) and EDS spectra(b) of Zr-0.1Cu alloy.=54,72,1

Fig. 8 Precipitate analysis of Zr-0.3Cu alloy;(a) TEM bright image,(b) dark image,(c) SAD pattern,(d) EDS spectrum=55,73,1

Fig. 9 TEM micrograph(a) and EDS spectra(b) of Zr-0.5Cu alloy.=56,74,1

Fig. 10 Drawing of 01M-05U capsule=57,75,1

Fig. 11 Drawing of specimen arrangement of 01M-05U=58,76,1

Fig. 12 Gamma heating rates of specimens installed in HANARO capsule=59,77,1

Fig. 13 Variation of temperature according to the gap between thermal media and outer tube at stage 1(cross section A) of 01M-05U capsule=60,78,1

Fig. 14 Gap design between thermal media and other tube of 01M-05U capsule=60,78,1

Fig. 15 HANARO core(a) and irradiation test of capsule(b).=61,79,1
