본문 바로가기 주메뉴 바로가기
국회도서관 홈으로 정보검색 소장정보 검색

목차보기

목차

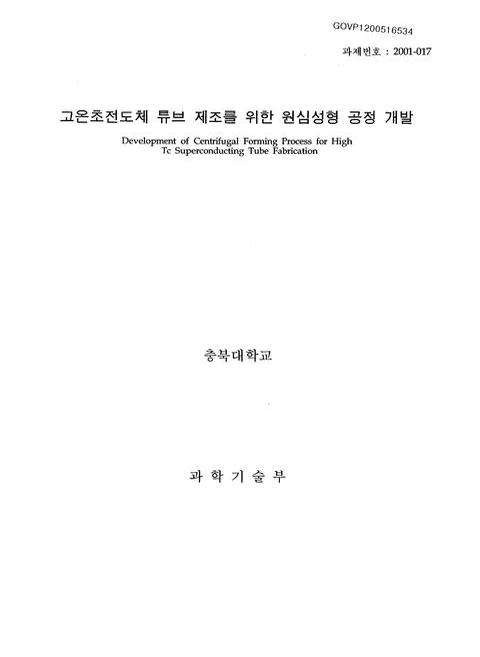

표제지=0,1,1

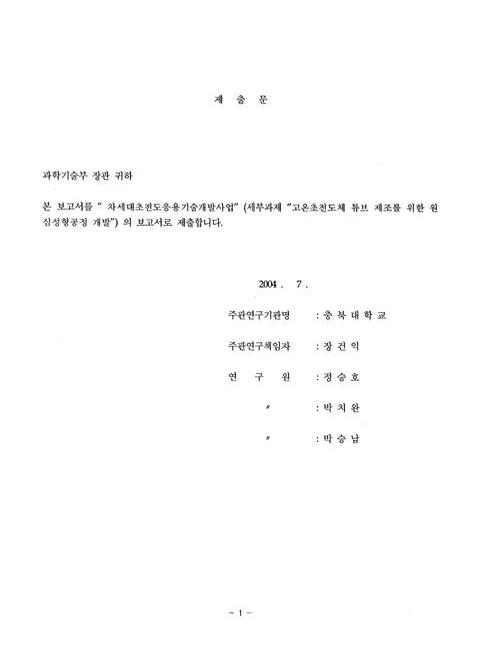

제출문=1,2,1

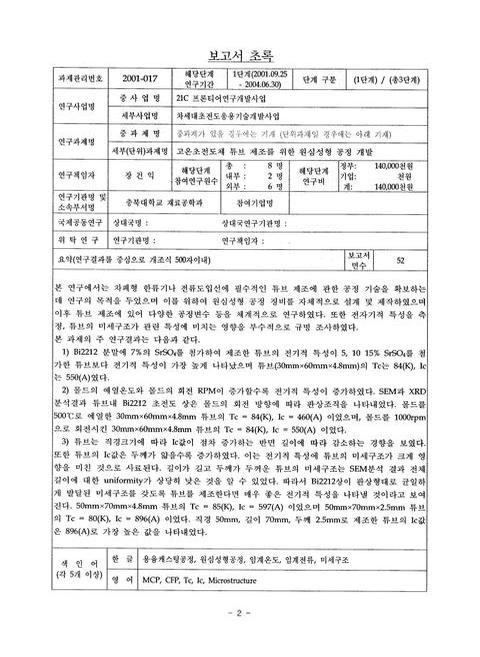

보고서 초록/장건익=2,3,1

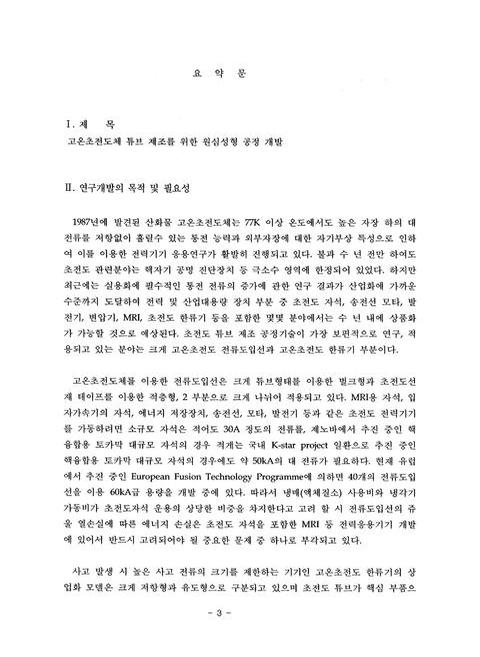

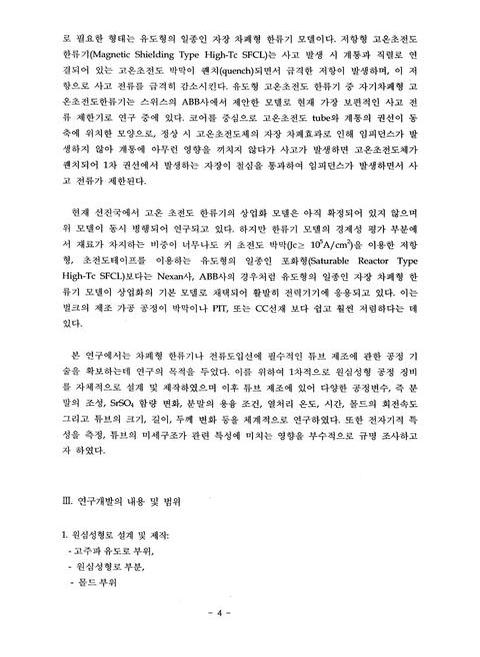

요약문=3,4,4

SUMMARY=7,8,2

CONTENTS=9,10,1

목차=10,11,1

제1장 연구개발과제의 개요=11,12,2

제2장 국내외 기술개발 현황=13,14,3

제3장 연구개발수행 내용 및 결과=16,17,1

1절 실험 방법=16,17,1

1. 원심성형공정 설계=16,17,2

2. 몰드 재질 선정 및 형상 설계=17,18,2

3. 원료 분체의 준비=18,19,1

4. 공정변수 연구=18,19,1

가. 예열조건=19,20,1

나. 용융온도 및 시간=19,20,1

다. 분말의 총량과 몰드의 회전수=19,20,1

5. Bi2212 고온초전도체 튜브제조=19,20,2

6. 열처리=21,22,5

2절 결과 및 고찰=26,27,1

1. 조성에 따른 Bi2212튜브의 전기적 특성=26,27,3

2. SrSO₄ 첨가량에 따른 Bi2212의 특성=28,29,2

3. 예열온도 변화에 따른 Bi2212튜브의 특성=30,31,3

4. 튜브의 직경,길이,두께에 따른 전기적 특성 변화=32,33,10

5. 튜브의 미세구조에 미치는 냉각속도의 영향=41,42,5

3절 결론=46,47,1

제4장 목표달성도 및 관련분야에의 기여도=47,48,1

제5장 연구개발 결과의 활용계획=48,49,1

제6장 연구개발과정에서 수집한 해외과학기술정보=49,50,1

제7장 참고문헌=50,51,3

영문목차

[title page etc.]=0,1,9

CONTENTS=9,10,2

Chapter1. Summary of project=11,12,2

Chapter2. Research development in domestic and foreign countries=13,14,3

Chapter3. Contents and result of project=16,17,1

1. Experimental=16,17,1

1.1 design of Centrifugal Formation Process=16,17,2

1.2 mold design and its materials=17,18,2

1.3 raw powder preparation=18,19,1

1.4 processing variables=18,19,1

1.4.1 prheating condition=19,20,1

1.4.2 melting temperature and time=19,20,1

1.4.3 total amount of powder and mold rotation=19,20,1

1.5 Tube fabrication of Bi2212 high-temperature superconductor=19,20,2

1.6 Heat treatment=21,22,5

2. Result and discussion=26,27,1

2.1 characteristics of Bi2212 tube in terms of initial composition=26,27,3

2.2 characteristics of Bi2212 tube in terms of SrSO₄ sddition=28,29,2

2.3 characteristics of Bi2212 tube in terms of preheating temperature=30,31,3

2.4 characteristics of Bi2212 tube in terms of different tube diameter,length and thickness=32,33,10

2.5 Effect of cooling rate on tube microstructure formation=41,42,5

3. Conclusion=46,47,1

Chapter4. Target achienement and contribution=47,48,1

Chapter5. Application schedule of research result and development=48,49,1

Chapter6. Foreign science and technology information during research performance=49,50,1

Chapter7. Appendices=50,51,3
