목차

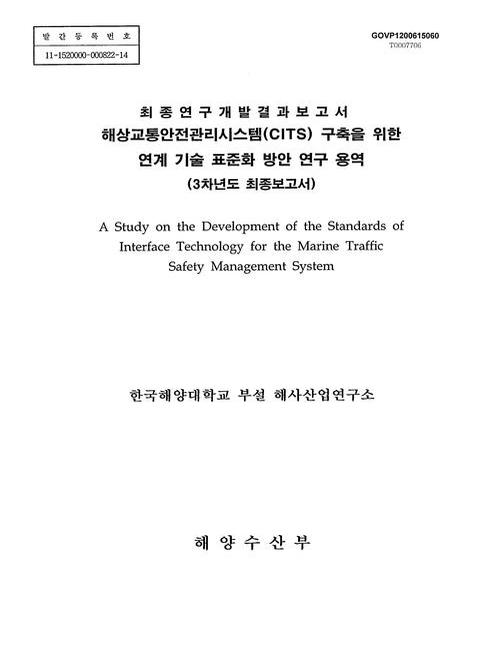

[표제지]=0,1,1

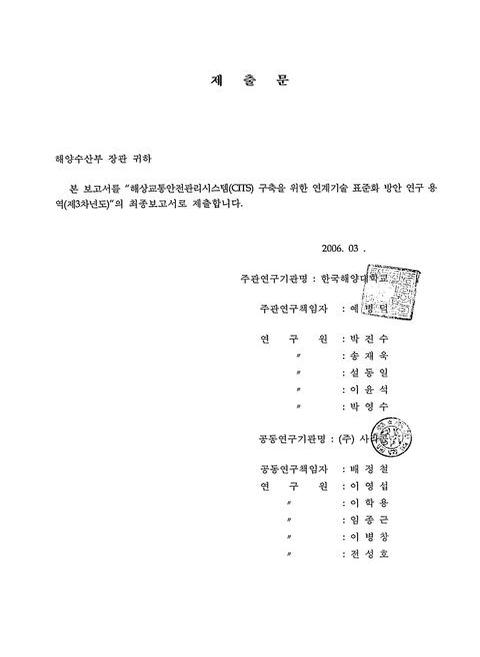

제출문=0,2,1

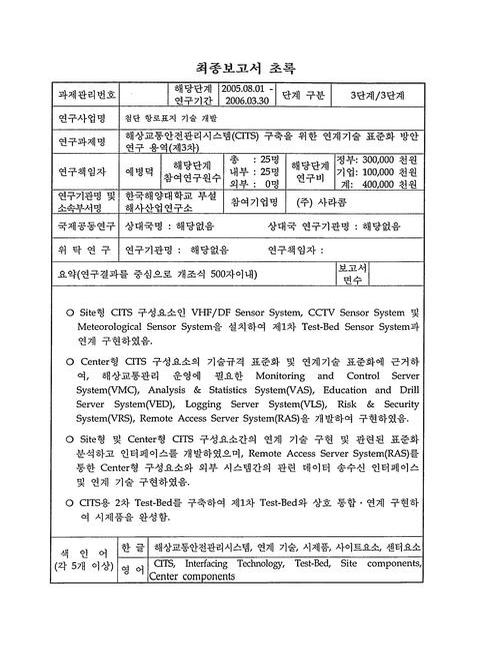

최종보고서 초록=0,3,1

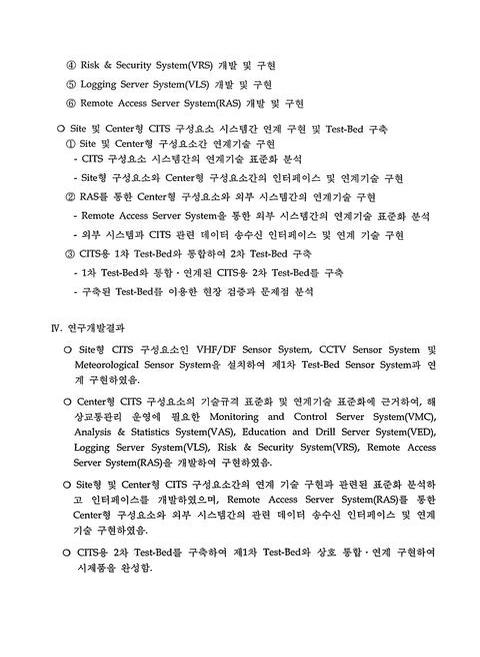

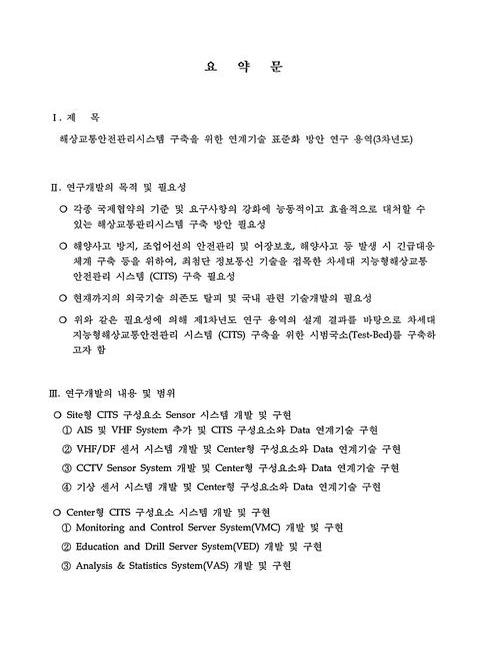

요약문=0,4,3

Summary=0,7,3

목차=i,10,7

표목차=viii,17,1

그림목차=ix,18,6

[부록목차]=xv,24,1

용어정리=xvi,25,10

제1장 서론=1,35,1

1.1. 연구 용역의 배경 및 목적=1-1,36,2

1.2. 연구 용역의 과업 범위 및 내용=1-3,38,6

1.3. 연구 수행 절차=1-9,44,1

1.4. VTS 관련 국외 기술조사=1-10,45,1

1.4.1. IALA=1-10,45,1

1.4.1.1. 국제항로표지협회(IALA)의 개요=1-10,45,1

1.4.1.2. IALA의 기구=1-10,45,4

1.4.1.3. IALA의 활동 및 출판물=1-14,49,1

1.4.2. IALA 제23차 "VTS 위원회" 참가보고서=1-15,50,1

1.4.2.1. VTS 회의 요약=1-15,50,3

1.4.2.2. VTS 회의 의제 및 작업반 구성 등=1-17,52,2

1.4.2.3. 회의 결과=1-18,53,9

1.4.3. 일본 VTS 현황 및 기술 동향=1-26,61,1

1.4.3.1. 일본 VTS 현황=1-26,61,4

1.4.3.2. 이세(伊勢)만 VTS(이라고 VTS) 현장 조사 결과=1-29,64,5

제2장 Site 형 CITS 구성요소 Sensor 시스템의 연계기술 개발 및 구현=1-34,69,1

2.1. Site 형 CITS 구성요소의 3차 사업 개요 및 범위=2-1,70,2

2.2. VHF/DF Sensor System=2-3,72,1

2.2.1. 개요=2-3,72,2

2.2.2. 시스템 구성=2-5,74,2

2.2.3. H/W 구현=2-6,75,1

2.2.3.1. 구성도=2-6,75,2

2.2.3.2. H/W 사양=2-8,77,13

2.2.4. S/W 구현=2-21,90,1

2.2.4.1. 주요기능=2-21,90,1

2.2.4.2. 표시화면=2-22,91,1

2.2.5. 데이터 흐름도=2-22,91,6

2.3. 기상센서=2-28,97,1

2.3.1. 개요=2-28,97,1

2.3.2. 시스템 구성=2-28,97,2

2.3.3. H/W 구현=2-30,99,1

2.3.3.1. 구성도=2-30,99,2

2.3.3.2. H/W 사양=2-32,101,16

2.3.4. S/W 구현=2-48,117,1

2.3.4.1. 주요기능=2-48,117,1

2.3.4.2. 구현화면=2-48,117,2

2.3.5. 데이터 흐름도=2-49,118,2

2.4. CCTV=2-51,120,1

2.4.1. 개요=2-51,120,1

2.4.2. 시스템 구성=2-52,121,2

2.4.3. H/W 구현=2-54,123,1

2.4.3.1. 구성도=2-54,123,2

2.4.3.2. H/W 사양=2-56,125,9

2.4.4. S/W 구현=2-65,134,1

2.4.4.1. 주요기능=2-65,134,1

2.4.4.2. 구현화면=2-66,135,1

2.4.5. 데이터 흐름도=2-66,135,3

2.5. AIS=2-69,138,1

2.5.1. 개요=2-69,138,1

2.5.1.1. AIS Sensor System의 특징=2-69,138,2

2.5.1.2. 주요 수신 정보=2-70,139,2

2.5.2. H/W 구현=2-72,141,1

2.5.2.1. 구성도=2-72,141,1

2.5.2.2. 시스템 구현=2-73,142,2

2.5.2.3. H/W 사양=2-75,144,5

2.5.3. S/W 구현=2-80,149,1

2.5.3.1. AIS Sensor S/W의 개요=2-80,149,1

2.5.3.2. AIS의 정보의 개요=2-80,149,4

2.5.3.3. 주요기능=2-83,152,2

2.5.3.4. 구현화면=2-84,153,1

2.5.4./2.5.5. 데이터 흐름도=2-85,154,2

2.6. VHF=2-87,156,1

2.6.1. 개요=2-87,156,1

2.6.2. H/W 구현=2-88,157,1

2.6.2.1. 구성도=2-88,157,1

2.6.2.2. 시스템 구현=2-89,158,2

2.6.2.3. H/W 사양=2-90,159,6

2.6.3. S/W 구현=2-95,164,1

2.6.3.1. VHF S/W 개요=2-95,164,2

2.6.3.2. 주요기능=2-96,165,2

2.6.3.3. 구현화면=2-97,166,2

2.6.4. 데이터 흐름도=2-98,167,3

제3장 Center형 CITS 구성요소 시스템 개발 및 구현=2-101,170,1

3.1. Monitoring And Control Server System(VMC) 개발 및 구현=3-1,171,1

3.1.1. 개요=3-1,171,2

3.1.2. 주요기능=3-3,173,1

3.1.2.1. Radar Sensor System=3-3,173,1

3.1.2.2. CCTV Sensor System=3-3,173,2

3.1.2.3. VHF Sensor System=3-4,174,1

3.1.2.4. VHF DF Sensor System=3-5,175,1

3.1.2.5. Meteorology Sensor System=3-5,175,1

3.1.2.6. Alarm Monitering=3-6,176,3

3.1.3. DFD=3-9,179,5

3.1.4. Class=3-14,184,11

3.1.5. 함수사양서=3-25,195,43

3.2. Education And Drill Server System(VED) 개발 및 구현=3-68,238,1

3.2.1. 개요=3-68,238,1

3.2.2. 주요기능=3-69,239,1

3.2.2.1. Replay 기능=3-69,239,1

3.2.2.2. 교육 훈련 기능=3-69,239,1

3.2.2.3. 시나리오 작성 및 교육 기능=3-69,239,1

3.2.2.4. 기능 구현=3-69,239,3

3.2.3. DFD=3-72,242,3

3.2.4. Class=3-75,245,3

3.2.5. 함수 사양서=3-78,248,13

3.3. Analysis And Statistics System(VAS) 개발 및 구현=3-91,261,1

3.3.1. 개요=3-91,261,2

3.3.2. 주요기능=3-93,263,1

3.3.2.1./3.5.3.1. 분석 상황 입력=3-93,263,2

3.3.2.2./3.5.3.2. 분석 결과 프린팅=3-94,264,1

3.3.2.3./3.5.3.3. 분석 영역 내의 확대 및 축소=3-94,264,1

3.3.2.4./3.5.3.4. 분석 영역 내의 이동=3-94,264,1

3.3.2.5./3.5.3.5. 시 간별 차트 Drawing 기능=3-95,265,1

3.3.3./3.5.4. Security 기능=3-95,265,2

3.3.4./3.5.5. DFD=3-97,267,1

3.3.5./3.3.4. Class=3-98,268,2

3.3.6./3.3.5. 함수 사양서=3-100,270,12

3.4. CITS 용 VRS 시스템 개발 및 구현=3-112,282,1

3.4.1. 개요=3-112,282,2

3.4.2. 구현방안=3-113,283,1

3.4.3. 구현방안@@=3-113,283,2

3.4.3.1. 해수 유동모델=3-114,284,1

3.4.3.2. 실시간 조류=3-114,284,1

3.4.3.3. 실시간 취송류=3-114,284,1

3.4.3.4. 해상풍=3-114,284,1

3.4.4/3.4.3. 조난선박 표류경로 예측 모델=3-115,285,1

3.4.5/3.4.4. 입력조건=3-115,285,1

3.4.5.1/3.4.4.1. 표류 및 시작 시간=3-115,285,1

3.4.5.2/3.4.4.2. 초기위치=3-115,285,1

3.4.5.3/3.4.4.3. 조난선박의 종류=3-116,286,1

3.4.5.4/3.4.4.4. 해상 환경정보=3-116,286,1

3.4.6/3.4.5. 수색전략 지원시스템=3-116,286,1

3.4.6.1/3.4.5.1. 수색 방법 및 절차의 결정=3-116,286,2

3.4.6.2/3.4.5.2. 수색경로 자동 작성=3-117,287,3

3.4.7/3.4.6. CITS 시스템과의 연계=3-119,289,1

3.5. Loggin Server System(VLS) 개발 및 구현=3-119,289,1

3.5.1. 개요=3-119,289,2

3.5.2. 구현방안=3-120,290,1

3.5.3. 기능정의=3-120,290,1

3.5.3.1. Radar Image 저장/재생=3-120,290,2

3.5.3.2. CCTV 영상 저장/재생=3-121,291,1

3.5.3.3. VHF 음성 저장/재생=3-121,291,2

3.5.3.4. Radar, CCTV, VHF 기록 조회 I/F=3-123,293,1

3.5.3.5. 데이터 전송=3-123,293,1

3.5.3.6. 데이터 Load Balancing=3-123,293,1

3.5.4. 데이터 흐름도=3-123,293,5

3.5.5./3.5.6. Class=3-128,298,3

3.5.6./3.5.7. 함수사양서=3-131,301,9

3.6. CITS 용 RAS 시스템 개발 및 구현=3-140,310,1

3.6.1. 개요=3-140,310,1

3.6.2. 구현방안=3-141,311,1

3.6.3. GICOMS 및 외부시스템 연계 방안=3-141,311,1

3.6.4. 기능정의=3-141,311,1

3.6.4.1. XML Parsing=3-141,311,1

3.6.4.2. 선박정보 요청=3-141,311,1

3.6.4.3. 선박정보 수신=3-141,311,1

3.6.4.4. 선박위치정보 송신=3-141,311,1

3.6.5. 외부 시스템과의 데이터 교환=3-142,312,1

제4장 CITS 구성요소 시스템 연계 구현=3-143,313,1

4.1. Site 및 Center형 CITS 구성요소간의 연계기술 구현=3-1,314,1

4.1.1. Radar Sensor System의 Data 연계=4-1,314,1

4.1.1.1. 선박 추적 정보의 연계=4-1,314,4

4.1.1.2. Radar 영상정보의 연계=4-5,318,4

4.1.2. AIS Sensor System의 Data 연계=4-8,321,4

4.1.3. VHF Sensor System의 Data 흐름도=4-11,324,6

4.1.4. TCP/IP(Socket) 통신을 이용한 연계기술=4-17,330,1

4.1.4.1. Socket 통신의 개요=4-17,330,2

4.1.4.2. Socket 통신을 이용한 시스템 연계의 개요=4-19,332,3

4.2. RAS를 통한 Center형 구성요소와 외부 시스템간의 연계 기술 구현=4-22,335,1

4.2.1. 개요=4-22,335,1

4.2.2. 구현방안=4-22,335,1

4.2.3. GICOMS 및 외부시스템 연계 방안=4-22,335,1

4.2.4. 기능정의=4-23,336,1

4.2.4.1. XML 문서의 생성=4-23,336,4

4.2.4.2. XML Parsing=4-26,339,2

4.2.4.3. 선박위치정보 수신=4-27,340,2

4.2.5. 데이터 흐름도=4-29,342,3

4.2.6. 함수 사양서=4-32,345,18

제5장 CITS Test-Bed 구축 및 검증=4-50,363,1

5.1. CITS용 2차 Test-Bed 개발 구축=5-1,364,1

5.1.1. Test-bed 시스템의 구축=5-1,364,1

5.1.1.1. 구현방안=5-1,364,5

5.2. CITS용 2차 Test-Bed Site형 구성요소 검증=5-6,369,1

5.2.1. CCTV Sensor System의 검증=5-6,369,2

5.2.2. VHF/DF Sensor System=5-7,370,3

5.2.3. Meterological Sensor System=5-9,372,2

5.3. CITS용 2차 Test-Bed Center 형 구성요소 검증=5-11,374,1

5.3.1. VMC=5-11,374,7

5.3.2. VED=5-17,380,5

5.3.3. VAS=5-22,385,1

5.3.4. VRS=5-22,385,3

5.3.5. VLS=5-24,387,1

5.3.5.1. Radar Image=5-24,387,1

5.3.5.2. VHF Voice 저장=5-25,388,1

5.3.5.3. CCTV 영상 저장=5-25,388,2

5.3.6. RAS=5-26,389,5

5.4. 1차 Test-Bed와의 연계=5-30,393,1

5.4.1. VOW 시스템과 VMC(Radar)시스템과의 연계=5-30,393,1

5.4.2. VOW 시스템과 VMC(기상)시스템과의 연계=5-30,393,2

5.4.3. VOW 시스템과 VMC(VHF)시스템과의 연계=5-31,394,1

5.4.4. VOW 시스템과 VMC(VHF/DF) 시스템과의 연계=5-32,395,1

5.4.5. VOW 시스템과 VMC(CCTV) 시스템과의 연계=5-32,395,1

5.4.6. VOW 시스템과 통계 시스템과의 연계=5-33,396,1

5.4.7. VOW 시스템과 해상 사고 지원 시스템과의 연계=5-33,396,1

제6장 종합평가=5-34,397,3

6.1. 본 연구에서 수행한 주요 과업=6-2,399,2

6.2. CITS 종합 평가 및 기대 효과=6-4,401,1

6.2.1. 사업의 필요성 및 목표=6-4,401,1

6.2.2. 년차별 CITS 사업 총괄(구체적 과업내용은 부록에 수록)=6-4,401,2

6.2.3. CITS 사업의 기대효과=6-5,402,1

6.2.4. CITS 사업의 경제적 파급 효과=6-5,402,2

6.3. 향후 과제=6-7,404,1

부록1. VTS 센터 의견수렴 요약=6-8,405,13

부록2. CITS 단계별 요약=6-21,418,12
