본문 바로가기 주메뉴 바로가기
22대 대한민국 국회 국회정보길라잡이 국회의원검색
회원가입 로그인
HOME

정보검색

소장정보 검색

국회도서관 홈으로 정보검색 소장정보 검색

결과 내 검색

동의어 포함

고급검색

인명/단체명

저자정보 상세정보
인명/단체명을 입력하세요.

키워드

  • 대표어

  • 외국어

-

목차보기

목차

[표제지]=0,1,1

제출문=0,2,1

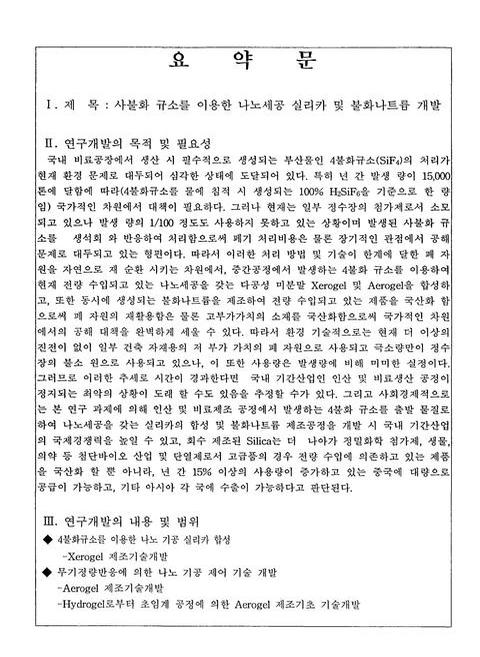

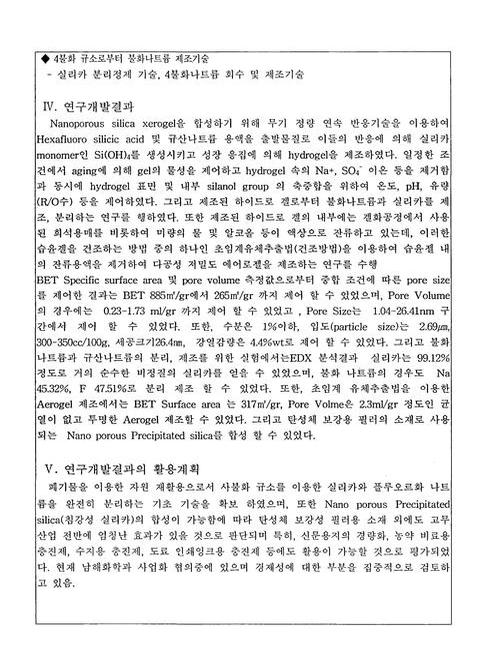

요약문=0,3,2

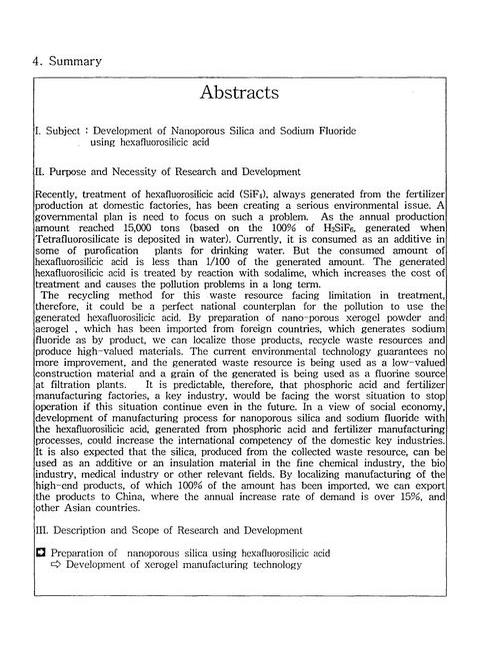

Abstract=0,5,2

Contents=0,7,2

목차=0,9,2

표목차=0,11,1

그림목차=0,12,3

제1장 서론=1,15,1

제1절 연구 배경=1,15,3

제2절 연구의 목적=4,18,3

제3절 연구의 방법 및 범위=6,20,2

제2장 국내외 연구 동향 및 문헌 조사=8,22,1

제1절 규불산을 출발 물질로 한 실리카 회수 기술=8,22,2

제2절 국내외의 관련 기업의 기술현황=10,24,4

제3절 국내외 연구 동향 및 문헌 조사=13,27,55

제3장 연구 개발 수행 내용 및 결과=68,82,1

제1절 개요=68,82,2

제2절 개발 대상 및 주요 시스템=70,84,6

제3절 출발시약의 조제 및 합성=76,90,4

제4절 나노기공 Silica 합성=80,94,5

제5절 분석 및 물성 측정=85,99,3

제6절 연구 개발 결과=88,102,73

제7절 결론=161,175,1

제4장 연구 개발 목표 달성도 및 대외 기여도=162,176,1

제1절 나노 세공 Xerogel 및 Aerogel 제조기술개발=162,176,1

제2절 종합결과=162,176,8

제5장 연구 개발결과의 활용계획=170,184,1

제1절 사업의 중요성 및 전체 개발 기술내용=170,184,1

제2절 실증화 사업을 위한 제언=171,185,1

제3절 본 연구결과의 활용 계획=171,185,5

제6장 참고문헌=176,190,11

표목차

Table1. Development Of Sol-gel Technology=18,32,1

Table2. Advantage Of Sol-gel Method=19,33,1

Table3. Naturally Occurred Silicas=28,42,1

Table4. Varies Kinds Of Silica And Properties=31,45,1

Table5. Process Variables Of Each Step=83,97,1

Table6. Results Of ICP Analysis Of BHT And ALT=121,135,1

Table7. 표면개질 조건=131,145,1

Table8. Sample NPS-K1의 합성조건=133,147,1

Table9. Sample NPS-K2의 합성조건=134,148,1

Table10. Sample NPS-K3의 합성조건=134,148,1

Table11. Sample NPS-K4의 합성조건=135,149,1

Table12. Sample NPS-K5의 합성조건=136,150,1

Table13. 단계별 세척시 각 Sample 별 여과수의 pH변화=136,150,1

Table14. 단계별 세척시 불순물 이온 함량변화=137,151,1

Table15. 합성된 침강성 실리카 하이드로겔의 물성 비교=138,152,1

Table16. 최종 연구 소행 개발 목표 및 결과=163,177,1

Table17. 용제 및 표면개질제의 농도별 소수성 실험 결과=164,178,1

Table18. 보강성 필러로서의 확인을 위한 고무 적용 실험=165,179,1

그림목차

Fig.1. Sol-gel Process And Final Product=15,29,1

Fig.2. Polymerization Behavior Of Silica=24,38,1

Fig.3. Structure Of Metal Silicon And Silica=26,40,1

Fig.4. Structure Of Silicone Oil And Rubbber=27,41,1

Fig.5. Illustration Of Precipitated Silica=32,46,1

Fig.6. Illustration Of Pyrogenic Silica=32,46,1

Fig.7. The Denvatives Of Sodium Silicate=34,48,1

Fig.8. Relation Between Mole Ratio And Composition=36,50,1

Fig.9. Process Flow Diagram For Sodium Silicate Liquid=37,51,1

Fig.10. Effect Of pH In The Colloidal Silica(Hydrosol)-Water System=40,54,1

Fig.11. The Three Types Of Silanol Groups=42,56,1

Fig.12. Steps For Water Adsorption=43,57,1

Fig.13. The Relationship Of Adsorption Water And Bonding Water=45,59,1

Fig.14./15. Isotherms Plots For Various C Values=49,63,1

Fig.15./16. The Five Types Of Physical Adsorption Isotherms=49,63,1

Fig.16./17. Asorption Isotherms For Various Pore Shares By J. H. De Boer=50,64,1

Fig.17./18. The Three Types Of Silanol Groups=60,74,1

Fig.18./19. 나노기공 침강성 실리카의 제조 시스템=72,86,1

Fig.19./20. Polymerization Process=75,89,1

Fig.20./21. Box Type Dryer=78,92,1

Fig.21./22. Pulverizing Mill=79,93,1

Fig.22./23. Overall Flowchart For Preparation Of Nanoporous Silica Gel By Peptization Method Of Sodiumsilicate=82,96,1

Fig.23./24. Schematic Procedure For The Preparation Of Sodium Silicate Liquid=84,98,1

Pig.24./25. pH 구간별 겔화 시간에 미치는 영향=89,103,1

Fig.25./26. Effect Of Temperature In The Sodium Silicate And Surphuric Acid System=91,105,1

Fig.26./27. Na₂0SiF6의 XRD Pattern(이미지참조)=93,107,1

Fig.27./28. 회수 실리카의 XRD 페턴=95,109,1

Fig.28./29. NaF XRD 패턴=96,110,1

Fig.29./30. Na₂0SiF6의 XRD 패턴(이미지참조)=97,111,1

Fig.30./31. X-ray Diffraction Patterns Of Sodium Fluoride=98,112,1

Fig.31./32. 비정직 고순도 XRD 페턴=100,114,1

Fig.32./33. NaF XRD 패턴=101,115,1

Fig.33./34. 세척 실리카 용액으로부터 회수된 NaF XRD 패턴=102,116,1

Fig.34./35. 정제된 Silica의 SEM 및 순도 EDX 분석 데이터=104,118,1

Fig.35./36. 불화나트륨의 EDX 분석 데이터=105,119,1

Fig.36./37. 회수된 NaF의 EDX 분석 데이터=106,120,1

Fig.37./38. Variations Of BET Surface Area With Aging Time(ALT: ■, BHT : *)=108,122,1

Fig.38./39. Variations Of The Pore Volume With Poltmerization Time=110,124,1

Fig.39./40. Average Pore Diameter vs. Polymerization Time=112,126,1

Fig.40./41. Loss On Ignition=114,128,1

Fig.41./42. Oil Adsorptiom vs Polymerizstion=116,130,1

Fig.42./43. Water Absorption vs Relative Humidity Of BHT And ALT=118,132,1

Fig.43./44. TG Curves Of BHT And ALT Silica Xerogel=120,134,1

Fig.44./45. Comparison With High Temperature Supercritical Drying And Low Temperature Supercritical Drying=123,137,1

Fig.45./46. 초임계 건조 장치=125,139,1

Fig.46./47. Experimental Conditions For Supercritical Drying With CO₂=126,140,1

Fig.47./48. 초임계 건조 전후의 시료의 상태=127,141,1

Fig.48. Pore Size Distribution Of Silica=128,142,1

Fig.49. 표면처리 공정도=130,144,1

Fig.50. 표면처리 과정=132,146,1

Fig.51. TGA Curves Of Hydrogel=139,153,1

Fig.52. TGA Curves Of Surface Treated Hydrogel=139,153,1

Fig.53. FT-IR Absorption Spectra Of Hydrogel=141,155,1

Fig.54. FT-IR Absorption Spectra Of Surface Treated Hydrogel=141,155,1

Fig.55. 소수성 테스트(#1-Zeosil155, #2-NPS-K5(표면개질전), #3-NPS-K1(표면개질후), #4-NPS-K3(표면개질후), #5-NPS-K5(표면개질후)=143,157,1

Fig.56. 소수성 테스트 : 표면개질된 NPS-K6~NPS-K6(5)(50일경과후)=143,157,1

Fig.57. 표면개질된 실리카의 Hydrophobicity 테스트=144,158,1

Fig.58. Zeosil-155 표면개질전 BET(Surface Area)=145,159,1

Fig.59. NPS-K1 합성후 표면개질전 BET(Surface Area)=145,159,1

Fig.60. NPS-K3 합성후 표면개질전 BET(Surface Area)=146,160,1

Fig.61. NPS-K6 합성후 표면개질전 BETBET(Surface Area)=146,160,1

Fig.62. Zeosil-155 표면개질전 Particle Size=147,161,1

Fig.63. NPS-K1 표면개질전 Particle Size=148,162,1

Fig.64. NPS-K3 표면개질전 Particle Size=149,163,1

Fig.65. NPS-K5 표면개질전 Particle Size=150,164,1

Fig.66. Zeosil 155 표면개질 후 BET(Surface Area)=151,165,1

Fig.67. NPS-K5(2)표면개질 후 BET(Surface Area)=151,165,1

Fig.68. NPS-K5(3) 표면개질 후 BET(Surface Area)=152,166,1

Fig.69. Zeosil 155 표면개질 후 Particle Size=153,167,1

Fig.70. NPS-K5(2) 표면개질 후 Particle Size=154,168,1

Fig.71. NPS-K5(3) 표면개질 후 Particle Size=155,169,1

Fig.72. Zeosil 155 표면처리 전 TEM 분석사진=156,170,1

Fig.73. NPS-K5 표면처리전 TEM 분석사진=157,171,1

Fig.74. NPS-K5 표면처리 후 TEM 분석사진=158,172,1

영문목차

[title page etc.]=0,1,4

Abstract=0,5,2

Contents=0,7,8

Chapter 1. Introduction=1,15,1

Section 1. Study Background=1,15,3

Section 2. Purpose Of Study=4,18,3

Section 3. Method And Scope Of Study=6,20,2

Chapter 2. Investigation Of Domestics And International Research=8,22,1

Section 1. Recovery Of Silica And Sodium Fluoride From Hexafluorosilicicacid=8,22,2

Section 2. Technology Status Of Competitor=10,24,4

Section 3. Research Trend And Investigation Of The World=13,27,55

Chapter 3. Result Of Research And Development=68,82,1

Section 1. Introduction=68,82,2

Section 2. Important System For R&D=70,84,6

Section 3. Preparation Of Reagent And Synthesis=76,90,4

Section 4. Synthesis Of Nanoporous Silica=80,94,5

Section 5. Analysis And Measurement=85,99,3

Section 6. Results Of R&D=88,102,73

Section 7. Conclusion=161,175,1

Chapter 4. R&D Goal, Accomplishment And Contribution=162,176,1

Section 1. Technology Development Of Nanoporous Xerogel And Aerosol=162,176,1

Section 2. General Results=162,176,8

Chapter 5. Future Plan Of R&D Results=170,184,1

Section 1. Importance Of This Project And Overall R&D Contents=170,184,1

Section 2. Propose For Feasibility Research=171,185,1

Section 3. Utilizing Plan Of This Search Results=171,185,5

Chapter 6. Reference Article=176,190,11

추천서가 (다양한 추천 자료를 만나보세요)

권호기사보기

권호기사 목록 테이블로 기사명, 저자명, 페이지, 원문, 기사목차 순으로 되어있습니다.
기사명 저자명 페이지 원문 기사목차

권호

기사명 원문보기 기사목차
닫기
