[표지]

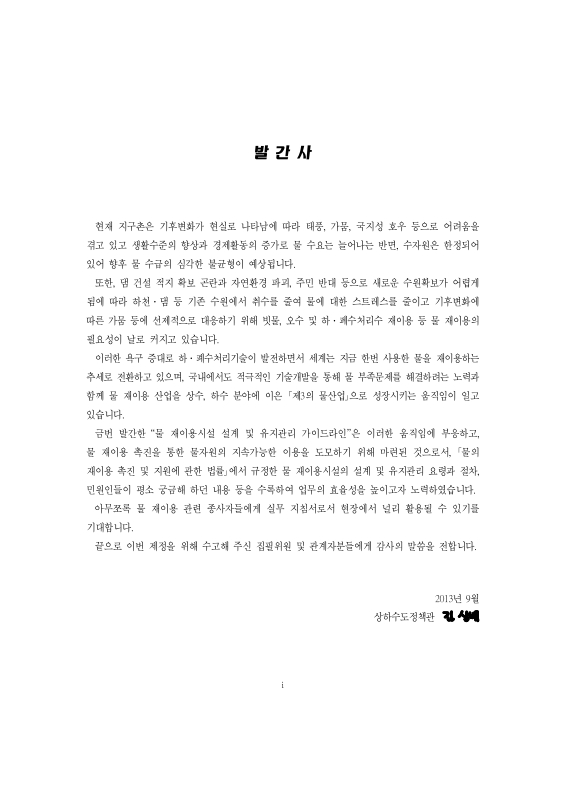

발간사 / 김상배

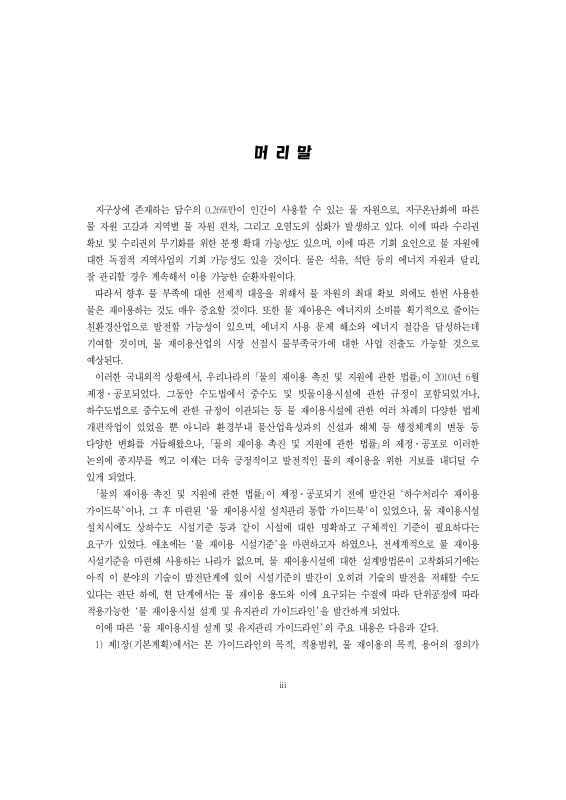

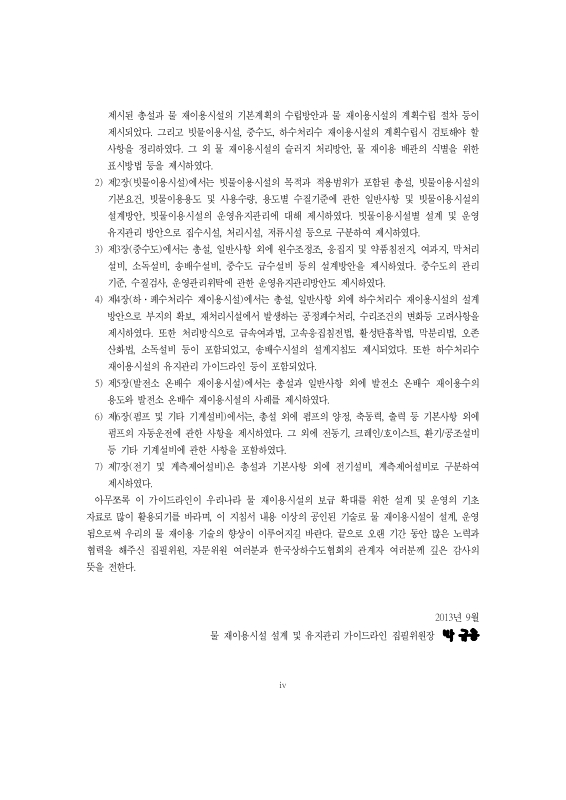

머리말 / 박규홍

목차

제1장 기본계획 25

1.1. 총설 27

1.1.1. 목적 27

1.1.2. 적용범위 27

1.1.3. 용어의 정의 28

1.2. 물 재이용시설의 기본계획 29

1.2.1. 물 재이용시설의 기본계획 수립 방안 29

1.2.2. 물 재이용시설의 계획수립 절차 34

1.2.3. 물 재이용시설 설치 의무대상 42

1.2.4. 빗물이용시설 계획수립시 검토사항 47

1.2.5. 중수도 계획수립시 검토사항 57

1.2.6. 하·폐수처리수 재이용시설 계획수립시 검토사항 59

1.2.7. 물 재이용시설의 슬러지 처리계획 수립 68

1.2.8. 물 재이용시설 배관의 식별 69

1.2.9. 하·폐수(공업용수) 재이용시설 계획수립시 경제성 분석 및 전과정 비용분석 70

제2장 빗물이용시설 71

2.1. 총설 73

2.1.1. 목적 73

2.1.2. 적용범위 73

2.2. 일반사항 76

2.2.1. 기본요건 76

2.2.2. 빗물이용용도 및 사용수량 77

2.2.3. 용도별 수질기준 81

2.3. 빗물이용시설의 설계방안 83

2.3.1. 빗물이용시설의 설계요소 83

2.3.2. 시설의 설계 순서 84

2.3.3. 빗물이용시설별 설계 방안 86

2.4. 빗물이용시설의 설치 신고 111

2.5. 빗물이용시설의 운영·유지관리 111

2.5.1. 빗물이용시설의 관리기준 111

2.5.2. 빗물이용시설의 운영 115

2.5.3. 빗물이용시설의 유지관리 115

2.5.4. 빗물이용시설의 지도·점검사항 122

제3장 중수도 124

3.1. 총설 126

3.1.1. 목적 126

3.1.2. 적용범위 126

3.2. 일반사항 127

3.2.1. 기본요건 127

3.2.2. 중수도 용도 128

3.2.3. 중수도 이용수량 128

3.2.4. 용도별 수질기준 139

3.2.5. 원수의 선정 141

3.2.6. 중수도 처리공정의 선택 144

3.3. 중수도의 설계방안 146

3.3.1. 설계요소 146

3.3.2. 시설별 설계 방안 146

3.3.3. 중수도의 용도별 공정 계통 155

3.3.4. 내진 설계 156

3.4 중수도의 송배수 시설 156

3.4.1. 중수도의 송배수방식 156

3.4.2. 중수도 계획배수량 157

3.4.3. 중수도 송배수 시설 선정시 고려사항 157

3.4.4. 중수도 송배수 시설 설계 방안 160

3.5. 중수도 급수설비 161

3.5.1. 시설개요 161

3.5.2. 중수도 사용설비 시설계획 162

3.5.3. 중수도 급수관 164

3.5.4. 중수도 이용설비(수도꼭지) 165

3.5.5. 중수도 급수개시전의 검사 및 시험 165

3.6. 중수도의 설치신고 166

3.7. 중수도의 운영·유지관리 167

3.7.1. 중수도의 관리기준 167

3.7.2. 중수도의 수질검사 169

3.7.3. 중수도의 운영관리위탁 170

3.8. 중수도의 오접합, 오사용 및 오음용에 대한 대책 170

3.8.1. 중수도의 배관설비 대책 171

3.8.2. 중수도의 수조 설비 대책 171

3.8.3. 중수도 오음용 및 오사용 방지를 위한 식별방법 171

3.8.4. 역류방지 172

3.9. 중수도의 지도·점검 사항 172

제4장 하·폐수처리수 재이용시설 174

4.1. 총설 176

4.1.1. 목적 176

4.1.2. 적용범위 176

4.2. 일반사항 177

4.2.1. 기본요건 177

4.2.2. 재이용수의 용도 178

4.2.3. 재이용수 이용수량 180

4.2.4. 용도별 수질기준 180

4.2.5. 하수처리수 재이용시설의 공정 185

4.3. 하수처리수 재이용시설의 설계방안 187

4.3.1. 부지의 확보 187

4.3.2. 재처리시설에서 발생하는 공정폐수처리 189

4.3.3. 수리 조건의 변화 192

4.3.4. 내진설계 194

4.3.5. 수질기준 만족을 위한 하수처리수 재이용시설의 설계요소 194

4.4. 하수처리수 재처리시설 처리방식 214

4.4.1. 급속여과법 214

4.4.2. 고속응집침전법 216

4.4.3. 활성탄흡착법 216

4.4.4. 막분리법 218

4.4.5. 오존산화법 225

4.4.6. 소독설비 227

4.5. 하수처리수 재이용을 위한 송·배수시설 229

4.5.1. 송·배수방식 229

4.5.2. 하수처리수 재이용시설의 시설계획 절차 및 수립 방안 230

4.5.3. 하수처리수 재이용 송배수시설의 설계방안 231

4.6. 하폐수처리수 재이용시설의 설치 승인 및 인가 231

4.6.1. 설계·시공업의 등록 231

4.6.2. 하수처리수 재이용시설의 설치 승인 232

4.6.3. 하수처리수 재이용사업의 인가 233

4.6.4. 하수처리수 재이용사업의 인가 취소 234

4.7. 하수처리수 재이용시설의 운영·유지관리 234

4.7.1. 기술관리인 234

4.7.2. 하수처리수 재이용시설의 유지관리 지침의 작성 235

4.7.3. 하수처리수 재이용시설의 수질검사 237

4.7.4. 시설물별 유지관리 238

4.8. 하수처리수 재이용시설의 지도·점검 사항 240

[참고 4-1] 급속여과법 242

[참고 4-2] 화학적처리 249

[참고 4-3] 활성탄흡착법 265

[참고 4-4] 오존산화법 273

[참고 4-5] 염소소독 276

[참고 4-6] 오존에 의한 소독 292

[참고 4-7] 자외선(UV) 소독시설 296

[참고 4-8] 일차침전지 300

제5장 발전소 온배수 재이용시설 314

5.1. 총설 316

5.1.1. 목적 316

5.1.2. 적용범위 316

5.1.3. 발전소 온배수의 특성 317

5.2. 일반사항 320

5.2.1. 기본요건 320

5.2.2. 발전소 온배수 재이용수의 용도 320

5.2.3. 발전소 온배수 재이용시설 사례 321

제6장 펌프 및 기타 기계설비 322

6.1. 총설 324

6.1.1. 펌프설비의 계획 324

6.1.2. 계획수량과 대수 325

6.1.3. 위치 및 안전대책 326

6.2. 펌프시설 327

6.2.1. 펌프의 선정 327

6.2.2. 펌프구경 333

6.2.3. 펌프의 전양정 334

6.2.4. 흡입실양정 338

6.2.5. 펌프의 축동력 342

6.2.6. 전동기의 출력 343

6.2.7. 펌프흡수정 344

6.2.8. 흡입관 345

6.2.9. 펌프계통의 수격작용 349

6.2.10. 기초 351

6.2.11. 부대설비 및 보조설비 351

6.2.12 펌프의 조합운전 353

6.3. 펌프의 자동운전 355

6.3.1. 제어방식의 선정 355

6.3.2. 자동운전용 기기 356

6.3.3. 펌프설비 보호장치 360

6.4. 전동기 361

6.4.1. 종류 361

6.4.2. 형식 362

6.4.3. 기동장치 363

6.4.4. 동력전달방식 364

6.4.5. 전동기 보호장치 364

6.5. 기계실 366

6.5.1. 크레인호이스트 366

6.5.2. 환기공조설비 368

6.5.3. 공기공급원 장치 370

6.6. 비상용 전원설비 372

6.6.1. 총설 372

6.6.2. 설계시 주의사항 372

6.6.3. 기종 373

6.6.4. 부대설비 374

제7장 전기 및 계측제어설비 376

7.1. 총설 378

7.1.1. 기본적 사항 378

7.1.2. 시설 계획 378

7.2. 전기설비 380

7.2.1. 수전계획 380

7.2.2. 수변전설비 382

7.2.3. 보호 및 안전설비 384

7.2.4. 배전설비 386

7.2.5. 동력설비 388

7.2.6. 역률개선 설비 389

7.2.7. 직류전원장치 391

7.2.8. 방재설비 392

7.2.9. 전기실 393

7.3. 계측제어설비 395

7.3.1. 계측항목 395

7.3.2. 계측기기의 선정 396

7.3.3. 계측기기의 종류 397

7.3.4. 감시제어설비 404

7.3.5. 시스템 구축시 검토사항 406

7.3.6. CCTV장치 407

집필위원 411

자문위원 412

판권기 413

표목차

[표 1.1] 빗물이용시설과 우수유출저감시설의 비교 43

[표 1.2] 「국토의 계획 및 이용에 관한 법률」의 기반시설 45

[표 1.3] 「택지개발촉진법 시행령」의 공공시설의 범위 46

[표 1.4] 주택유형별 격월 평균 수돗물 사용량 48

[표 1.5] 실개천 등의 기본 수량 50

[표 1.6] 표면 종류에 따른 수질 특성 53

[표 1.7] 토지이용도별 기초유출계수의 표준값 53

[표 1.8] 옥상녹화사업 시 유출계수의 적용값 54

[표 1.9] 빗물 저류/이용시설의 효율평가인자 54

[표 1.10] 건축법 시행령에 나타난 건축연면적의 산정기준 57

[표 1.11] 중수도의 설치 계획시 검토항목 59

[표 1.12] 하폐수처리수 재이용의 대표적 용도 및 제한조건 59

[표 1.13] 하폐수처리수 재이용을 위해 필요한 전형적인 시설 65

[표 2.1] 빗물이용시설의 범위 74

[표 2.2] 연평균 용도별 사용수량 78

[표 2.3] 사용목적별 기초수량 78

[표 2.4] 세대구성 인원별 1인 1일 사용수량(Lpcd) 79

[표 2.5] 업태별 원단위 79

[표 2.6] 용도별 물사용량(Lpcd) 80

[표 2.7] 독일 공업규격(DIN)의 사용수량 자료 80

[표 2.8] 기구 1개당 단위 사용수량 80

[표 2.9] 빗물이용시설 수질권고기준 82

[표 2.10] 빗물이용시설 수질 82

[표 2.11] 집수면의 종류에 따른 특성 85

[표 2.12] 빗물이용시설의 용도별 이수 특성 85

[표 2.13] 수직배관의 관경별 최대집수면적 88

[표 2.14] 수평 집수관의 관경과 경사에 따른 최대허용 집수면적 89

[표 2.15] 건축물 용도별 저류조 설치장소 94

[표 2.16] 저류공법 비교(RC 구조물, PC 빗물 저류조) 96

[표 2.17] 저류공법 비교(파형강 저류조, 플라스틱 적층식) 97

[표 2.18] 용량 계획선도 도출을 위한 입력자료 99

[표 2.19] 관련 모형의 장단점 103

[표 2.20] 모형별 모의 가능 항목 105

[표 2.21] 빗물이용시설에의 상수보급 방식 107

[표 2.22] 배관별 오접합오사용 방지대책 108

[표 2.23] 급수관의 역류방지 109

[표 2.24] 빗물이용시설 설치신고서 서식 110

[표 2.25] 유지관리 점검 내용 및 주기 예 112

[표 2.26] 수량 데이터시트의 예 113

[표 2.27] 수질 데이터시트의 예 114

[표 2.28] 집수시설의 유지관리 체크리스트 118

[표 2.29] 저류시설의 유지관리 체크리스트 119

[표 2.30] 처리시설의 유지관리 체크리스트 120

[표 2.31] 송배수시설의 유지관리 체크리스트 121

[표 3.1] 중수도 설계수량 128

[표 3.2] 용도별 사용수량 원단위 131

[표 3.3] 물사용 용도별 물사용량 원단위 131

[표 3.4] 건물 규모별 원수 선정의 타당성 검토 결과 134

[표 3.5] 중수도 도입 후의 절수효과 및 하수발생량 저감효과 134

[표 3.6] 공동주택의 용도별 사용수량 구성비 및 원단위 135

[표 3.7] 단위 건물바닥 면적당 물사용 수량 기준(서울시 수도조례 시행규칙) 136

[표 3.8] 업무용 빌딩의 규모별 중수도 수요량 추정 결과 136

[표 3.9] 상업용 빌딩의 규모별 중수도 수요량 추정 결과 137

[표 3.10] 호텔의 규모별 중수도 수요량 추정 결과 138

[표 3.11] 병원 규모별 중수도 수요량 138

[표 3.12] 건물 규모에 따른 예상 물사용량 및 중수도 수요량 139

[표 3.13] 2014년 12월 31일까지 적용되는 기준 140

[표 3.14] 2015년 1월 1일부터 적용되는 기준 140

[표 3.15] 일본의 대표적 빌딩배수 재이용 사례(1) 142

[표 3.16] 일본의 대표적 빌딩배수 재이용 사례(2) 142

[표 3.17] 일본의 공장 및 건물의 유형별 중수도 공법 및 이용용도 143

[표 3.18] 주요 응집제의 종류 148

[표 3.19] 한외여과법의 장단점 152

[표 3.20] 역삼투법의 장단점 153

[표 3.21] 막처리법 적용시 장점 및 문제점 153

[표 3.22] 중수도 설치신고서 166

[표 4.1] 2012.1.1.부터 강화된 기준 적용 177

[표 4.2] 적용대상 지역 178

[표 4.3] 하폐수처리수의 용도구분 및 제한조건 178

[표 4.4] 하폐수처리수 용도별 수질기준 180

[표 4.5] 수질기준 181

[표 4.6] 용도별 수질기준(하천유지용수) 182

[표 4.7] 용도별 수질기준(공업용수) 183

[표 4.8] 용도별 수질기준(농업용수) 183

[표 4.9] 농업용수 수질권고기준 추가항목 184

[표 4.10] 용도별 수질기준(친수용수, 습지용수, 지하수 충전용수) 184

[표 4.11] 조경용수 기준 185

[표 4.12] 수질항목별 재처리설비 186

[표 4.13] 하수처리수 재이용을 위한 저장시설 및 장래 확장부지 필요 사례 188

[표 4.14] 하수처리수 재이용 수처리시설에서 발생하는 반류수 및 주요 수질 항목 189

[표 4.15] 손실수두 발생을 기준으로 한 수처리공정의 분류 193

[표 4.16] 재이용수의 용도별 정의 196

[표 4.17] 방류수수질기준과 도시재이용수 수질기준 비교 197

[표 4.18] 방류수수질기준과 조경용수 수질기준 비교 199

[표 4.19] 방류수수질기준과 친수용수 수질기준 비교 201

[표 4.20] 방류수수질기준과 하천유지용수 수질기준 비교 204

[표 4.21] 방류수수질기준과 농업용수 수질기준 비교 207

[표 4.22] 지하수 충전 방법에 따른 처리수준의 비교 209

[표 4.23] 먹는물 수질기준 및 검사 등에 관한 규칙 〈별표1〉 먹는물의 수질기준 210

[표 4.24] 방류수수질기준과 공업용수 수질기준 비교 213

[표 4.25] 미국 Dublin San Ramon 하수처리시설의 역삼투 운전 자료(1999. 4-12 운전 a,b)(이미지참조) 220

[표 4.26] 급속여과지의 형식의 분류 242

[표 4.27] 급속여과시 계획여과수량 243

[표 4.28] 급속모래여과장치 245

[표 4.29] 응집에 영향을 미치는 인자 253

[표 4.30] 주요 응집제의 종류 255

[표 4.31] 임펠러 소요동력 결정에 사용되는 KT값(이미지참조) 261

[표 4.32] 온도변화에 따른 K값의 변화 262

[표 4.33] 패들의 형태에 따른 CD값(이미지참조) 263

[표 4.34] 활성탄 흡착탑의 유입수 수질에 따른 활성탄 주입량 272

[표 4.35] 염소주입률 278

[표 4.36] 염소주입기 혼합용수의 소요수압과 수량 279

[표 4.37] 염소의 온도에 따른 증발잠열 283

[표 4.38] 유효수심과 표면부하율 및 침전시간과의 관계 303

[표 4.39] 계획하수량에 의한 처리방법별 침전시간 303

[표 5.1] 미국의 주별 온배수 수온 규제 기준 318

[표 5.2] 국내 발전소 온배수 배출현황(2011) 319

[표 6.1] 양정에 대한 펌프의 형식 327

[표 6.2] 펌프의 형식과 비교회전도(Ns)와의 관계 328

[표 6.3] 구경에 따른 fsv의 값(완전히 열어 놓은 경우)(이미지참조) 337

[표 6.4] 수온과 포화수증기압(Hp)(이미지참조) 339

[표 6.5] 흡입 비속도 341

[표 6.6] 전동기의 여유율(α) 343

[표 6.7] 정격전압 361

[표 6.8] 전동기의 정격 출력의 표준 361

[표 6.9] 전동기 형식 362

[표 6.10] 기동장치(起動裝置) 363

[표 7.1] 계약전력과 수전전압(한국전력공사 공급 약관) 380

[표 7.2] 수전방식별 특성 381

[표 7.3] 변압기의 종류와 특성 비교 383

[표 7.4] 접지의 종류와 목적 386

[표 7.5] 저압진상콘덴서 부착용량 기준(200V, 380V 삼상유도전동기) 390

[표 7.6] 시스템 구축 검토항목 406

[표 7.7] 카메라 설치 장소에 따른 표준 사항 408

[표 7.8] 녹화 장비의 선정 409

[표 7.9] 동축케이블에 의한 전송가능거리 409

그림목차

〈그림 1.1〉 빗물이용시설의 계획수립과정 34

〈그림 1.2〉 일반적인 중수도 기본계획 수립절차 36

〈그림 1.3〉 공공하수도관리청에서 시행하는 하수처리수 재이용사업의 추진절차 38

〈그림 1.4〉 민간제안에 의한 하수처리수 재이용사업 추진절차 40

〈그림 1.5〉 정부고시에 의한 하수처리수 재이용 민간투자사업의 추진절차 41

〈그림 1.6〉 우리나라 연평균 강수량의 연도별 변화 49

〈그림 1.7〉 초기빗물 수질 오염도 변화 56

〈그림 2.1〉 빗물이용시설의 설계 흐름도 85

〈그림 2.2〉 편구배 지붕면에서의 집수 예 87

〈그림 2.3〉 벽면집수의 예 87

〈그림 2.4〉 루프드레인에 대한 유입제어 89

〈그림 2.5〉 필터의 종류 91

〈그림 2.6〉 월류수 제어 방식 95

〈그림 2.7〉 적정수질을 유지하기 위한 저류조 내부구조 98

〈그림 2.8〉 시뮬레이션 엑셀 시트 예 100

〈그림 2.9〉 시뮬레이션 입력자료 및 결과 101

〈그림 2.10〉 용량 계획선도 예 102

〈그림 3.1〉 중수도 도입 이전의 용도별 물수지(연면적 10,000㎡ 의 빌딩) 132

〈그림 3.2〉 빌딩의 중수도 도입 이후의 물수지(연면적 10,000㎡ : Case 1) 133

〈그림 3.3〉 빌딩의 중수도 도입 이후의 물수지(연면적 10,000㎡ : Case 2) 133

〈그림 3.4〉 중수도에 유입되는 오염물질의 처리공정 145

〈그림 3.5〉 공장에서의 중수도 사용을 위한 처리공정의 계통 155

〈그림 3.6〉 상업용 빌딩에서 중수도 사용을 위한 처리공정의 계통 155

〈그림 3.7〉 공공용, 업무용 빌딩에서의 중수도 사용을 위한 처리공정의 계통 156

〈그림 4.1〉 하수처리수 재이용시 처리시설의 위치 188

〈그림 4.2〉 여과공정 역세배출수의 하수처리 주공정의 유입 사례(B 공공하수처리시설) 190

〈그림 4.3〉 침전슬러지 발생공정 사례(침전여과시설) 191

〈그림 4.4〉 역삼투시설의 하수처리수 재이용 사례(○○ 하수처리장) 191

〈그림 4.5〉 기존하수처리장에 재이용 수처리시설 도입시 수리종단도의 작성절차 192

〈그림 4.6〉 수리종단도의 작성 예 193

〈그림 4.7〉 최종침전지 유출 웨어고 개량을 통한 수두확보 194

〈그림 4.8〉 재이용수 공급 후 개별 수요처 재처리 사례 195

〈그림 4.9〉 도시재이용수 하수처리수 재이용 사례 198

〈그림 4.10〉 친수용수 하수처리수 및 재이용 사례 202

〈그림 4.11〉 하천유지용수 하수처리수 및 재이용 사례 205

〈그림 4.12〉 농업용수 재이용 사례 208

〈그림 4.13〉 지하수 충전 방법(좌) 및 충전용수 생산을 위한 처리공정 사례(우) 209

〈그림 4.14〉 지하수 충전용수이용 사례 210

〈그림 4.15〉 공업용수 재이용 사례 214

〈그림 4.16〉 교차흐름방식에 의한 막분리 예 220

〈그림 4.17〉 역삼투의 원리 220

〈그림 4.18〉 한외여과막의 압력-투과유속 관계 221

〈그림 4.19〉 판형 모듈 223

〈그림 4.20〉 관형 모듈 223

〈그림 4.21〉 나선형 모듈 223

〈그림 4.22〉 중공사형 모듈 223

〈그림 4.23〉 막분리법 기본모식도 224

〈그림 4.24〉 모듈배열의 예 224

〈그림 4.25〉 여과장치의 예 244

〈그림 4.26〉 약품주입의 제어방식 258

〈그림 4.27〉 정류판을 가진 터빈형 교환기 260

〈그림 4.28〉 각종 터빈의 임펠러 260

〈그림 4.29〉 활성탄 흡착시설을 포함한 하수의 고도처리방법의 계통도 예 266

〈그림 4.30〉 활성탄 흡착시설을 가진 물리화학적 처리시설의 계통도 예 267

〈그림 4.31〉 상향식 흡착탑에서의 활성탄제거 271

〈그림 4.32〉 오존산화시설의 공정도 274

〈그림 4.33〉 염소소독을 위한 폐회로 통제 시스템 276

〈그림 4.34〉 수리학적 도수를 이용한 염소주입 및 혼합 276

〈그림 4.35〉 3,600kg 염소주입기를 위한 요구면적 및 배치 282

〈그림 4.36〉 산기식 오존접촉방식의 모식도 293

〈그림 4.37〉 전체가압식 오존접촉방식의 모식도 294

〈그림 4.38〉 측면가압식 오존접촉방식의 모식도 294

〈그림 4.39〉 침전지유입부의 예 304

〈그림 4.40〉 유공정류벽의 예 304

〈그림 4.41〉 정류판의 예 304

〈그림 4.42〉 스컴제거장치의 예 306

〈그림 4.43〉 스컴제거장치(무동력방식)의 예 306

〈그림 4.44〉 월류위어의 예 306

〈그림 4.45〉 컨베이어 슬러지 수집기 307

〈그림 4.46〉 슬러지 횡방향 수집기 308

〈그림 4.47〉 짧은 길이의 스크레이퍼 308

〈그림 4.48〉 코너 스위퍼(Corner sweeper) 308

〈그림 4.49〉 슬러지수집기와 수집부의 예 309

〈그림 4.50〉 체인플라이트식 슬러지 수집기의 예 309

〈그림 4.51〉 체인플라이트식 슬러지 수집기의 예 310

〈그림 4.52〉 주변구동식 슬러지 수집기의 예 310

〈그림 4.53〉 중앙구동식 슬러지 수집기의 예 311

〈그림 6.1〉 펌프의 준특성(양정)곡선 329

〈그림 6.2〉 펌프의 표준특성(축동력)곡선 330

〈그림 6.3〉 펌프의 표준특성(효율)곡선 330

〈그림 6.4〉 양흡입원심펌프 & 편흡입원심펌프의 예 331

〈그림 6.5〉 입축원심펌프 & 입축사류펌프의 예 332

〈그림 6.6〉 전양정의 예 335

〈그림 6.7〉 흡입구의 손실계수 fi(이미지참조) 336

〈그림 6.8〉 곡관의 손실계수(fb)의 값(이미지참조) 336

〈그림 6.9〉 단면이 급격히 확대되는 경우의 손실계수(fe)(이미지참조) 337

〈그림 6.10〉 단면이 완만하게 확대되는 경우의 손실계수(fe)(이미지참조) 338

〈그림 6.11〉 펌프의 유효흡입수두 339

〈그림 6.12〉 Ns 와 σ와의 관계(이미지참조) 340

〈그림 6.13〉 펌프가 필요로 하는 유효흡입수두(hsv)(이미지참조) 341

〈그림 6.14〉 토출유량과 펌프효율 342

〈그림 6.15〉 펌프흡수정의 크기와 형상 345

〈그림 6.16〉 펌프흡수정과 흡입관의 배치 예 345

〈그림 6.17〉 와류 방지 개선 방안(예) 348

〈그림 6.18〉 수격작용 350

〈그림 6.19〉 성능이 동일한 펌프 병렬운전 354

〈그림 6.20〉 성능이 다른 펌프 병렬운전 354

〈그림 6.21〉 성능이 동일한 펌프의 직렬운전 355

〈그림 6.22〉 원심펌프의 자동운전의 예 357

〈그림 6.23〉 내연기관 구동펌프의 자동운전 예 358

〈그림 6.24〉 입축펌프의 자동운전 예 359

〈그림 6.25〉 천정주행 크레인의 예 367

〈그림 6.26〉 제1종 환기법 369

〈그림 6.27〉 제2종 환기법 369

〈그림 6.28〉 제3종 환기법 369

〈그림 7.1〉 수전방식 381

〈그림 7.2〉 개거관거식 유량계 398

〈그림 7.3〉 피샬플럼식 유량계 399

〈그림 7.4〉 전자식 유량계 400

〈그림 7.5〉 초음파식 유량계 401

〈그림 7.6〉 오리피스식 유량계 402

〈그림 7.7〉 초음파식 수위계 402

〈그림 7.8〉 플로트식 수위계 403

〈그림 7.9〉 압력계 403

이용현황보기

(환경부 제정)물 재이용시설 설계 및 유지관리 가이드라인 [전자자료] 이용현황 표 - 등록번호, 청구기호, 권별정보, 자료실, 이용여부로 구성 되어있습니다.
등록번호 청구기호 권별정보 자료실 이용여부
EM0000064784 ER 전자형태로만 열람 가능함 이용가능
