목차보기

목차

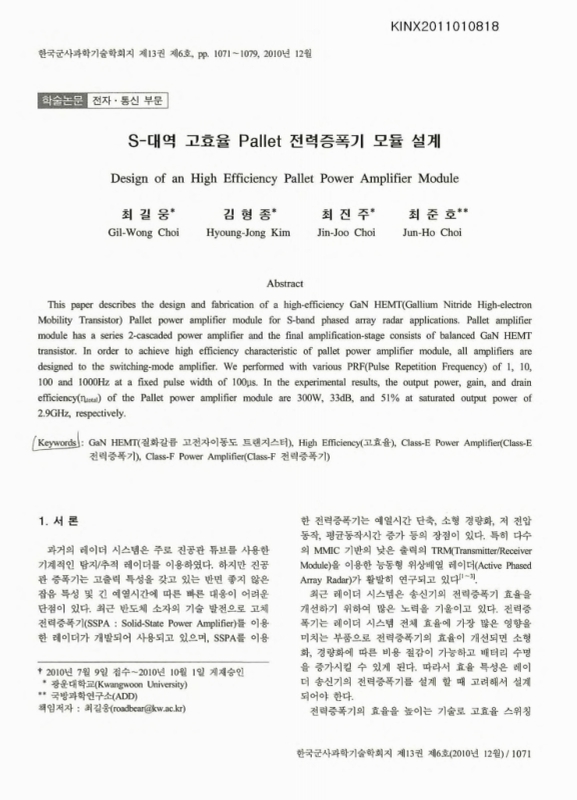

S-대역 고효율 Pallet 전력증폭기 모듈 설계 / 최길웅 ; 김형종 ; 최진주 ; 최준호 1

Abstract 1

1. 서론 1

2. 고효율 스위칭 모드 전력증폭기 2

3. S-대역 고효율 전력증폭기 모듈 설계 3

가. 전력구동단 설계 3

나. 전력증폭단 설계 4

4. S-대역 고효율 전력증폭기 모듈 제작 및 측정 5

가. 전력 구동단 제작 및 측정 5

나. 전력증폭단 제작 및 측정 6

다. 300W Pallet 전력증폭기 모듈 제작 및 측정 7

5. 결론 8

후기 9

Reference 9

초록보기

This paper describes the design and fabrication of a high-efficiency GaN HEMT(Gallium Nitride High-electron Mobility Transistor) Pallet power amplifier module for S-band phased array radar applications. Pallet amplifier module has a series 2-cascaded power amplifier and the final amplification-stage consists of balanced GaN HEMT transistor. In order to achieve high efficiency characteristic of pallet power amplifier module, all amplifiers are designed to the switching-mode amplifier. We performed with various PRF(Pulse Repetition Frequency) of 1, 10, 100 and 1000Hz at a fixed pulse width of 100μs. In the experimental results, the output power, gain, and drain efficiency(ηtotal) of the Pallet power amplifier module are 300W, 33dB, and 51% at saturated output power of 2.9GHz, respectively.

권호기사

권호기사 목록 테이블로 기사명, 저자명, 페이지, 원문, 기사목차 순으로 되어있습니다.
기사명 저자명 페이지 원문 목차
무인지상차량의 안전주행을 고려한 최적경로 생성 방법 곽경운 ;정해관 ;최덕선 ;박용운 ;곽윤근 ;김수현 pp.951-957

보기
6WD/6WS 차량의 통합운동제어에 관한 기초적 연구 김영렬 ;박영원 pp.958-966

보기
HILS를 활용한 전투차량의 반능동 현수장치 적용에 관한 연구 김지웅 ;김문준 ;이은준 ;이경훈 ;우관제 pp.967-975

보기
연식주퇴 시스템의 전방운동량에 관한 연구 박선영 ;배재성 ;황재혁 ;강국정 ;안상태 pp.976-981

보기
가부반응 데이터 특성을 가지는 탄약 체계의 신뢰도 추정방법 비교 류장희 ;백승준 ;손영갑 pp.982-989

보기
무인차량의 자율주행을 위한 지역경로계획 매니저 이영일 ;이호주 ;박용운 pp.990-997

보기
강선율 최적설계에 관한 연구 차기업 ;이영현 ;이성배 ;조창기 pp.998-1005

보기
먼지 환경의 무인차량 운용을 위한 장애물 탐지 기법 최덕선 ;안성용 ;박용운 pp.1006-1012

보기
키메라 격자를 이용한 발사체의 비정상 열유동해석 손동현 ;손창현 ;하재훈 pp.1013-1018

보기
유도형 로켓탄의 시험평가 방법에 관한 연구 안만기 ;권택만 ;황운희 ;황우열 pp.1019-1025

보기
고속입수체의 제어판 충격해석 나영인 ;이심용 pp.1026-1033

보기
연직혼합모수화가 동해 상층 모사에 미치는 영향 장찬주 ;임세한 pp.1034-1042

보기
설계변수의 불확실성을 고려한 미익 하중의 확률론적 해석 최용준 ;김인걸 ;이석제 pp.1043-1050

보기
철갑탄 피격에 의한 군용 항공기 구조재료의 손상설계에 관한 연구 허장욱 ;현영진 pp.1051-1057

보기
단측파대 상향변환기와 이미지제거 혼합기를 이용한 자기동조회로의 구현 염성현 ;김태영 ;김태현 ;박범준 pp.1058-1063

보기
IP 기반 전술네트워크를 위한 효율적인 Link-K 메시지 통합 및 전송기법 윤선중 ;성윤경 ;조윤철 ;고영배 pp.1064-1070

보기
S-대역 고효율 Pallet 전력증폭기 모듈 설계 최길웅 ;김형종 ;최진주 ;최준호 pp.1071-1079

보기
C4I체계 시험평가 국방M&S 신뢰도 향상을 위한 VV&A 적용방안 연구 김경희 ;강석중 pp.1080-1090

보기
전투치열도를 고려한 후속 군수지원의 최적 보급로 구성에 관한 연구 김기태 ;조성진 pp.1091-1098

보기
시뮬레이션을 이용한 전투효과기반 공격헬기 소요 분석방안 정치영 ;이재영 pp.1099-1105

보기
함정(공기부양정) 취약성 분석방법 연구 최봉완 ;이찬선 pp.1106-1112

보기
국방 연구개발사업의 「운용자-개발자」 간 연계성 향상을 위한 아키텍처 개발 방법에 대한 연구 최정훈 ;강석중 pp.1113-1120

보기
보로실리케이트 유리의 이온교환에 의한 고강도 투명방탄소재의 제조 김영환 ;심규인 ;임재민 ;최세영 pp.1121-1126

보기
지르코니아 첨가된 보로실리케이트 유리의 결정화 심규인 ;김영환 ;임재민 ;최세영 pp.1127-1132

보기
W 대역 영상라디오미터 시스템 개발 정민규 pp.1133-1138

보기
정밀 거리-속도 모사 기능을 갖는 레이더 반사 신호 모의장치 한일탁 ;김종만 ;김완규 ;이민준 pp.1139-1146

보기
35mm CS 가스탄 발사셋의 안전처리 이종철 pp.1147-1152

보기
고체상 수소저장기술 동향 이준웅 pp.1153-1171

보기
접지면 위 도선에 대한 고고도 전자기 펄스 신호의 결합 특성 분석 이진호 ;권준혁 ;신규범 ;강래충 pp.1172-1179

보기
친환경 추진제를 이용한 200N급 엔진의 설계 및 성능에 관한 연구 이양석 ;전준수 ;황오식 ;고영성 ;김유 ;김선진 pp.1180-1187

보기

참고문헌 (9건) : 자료제공( 네이버학술정보 )

참고문헌 목록에 대한 테이블로 번호, 참고문헌, 국회도서관 소장유무로 구성되어 있습니다.
번호 참고문헌 국회도서관 소장유무
1 Transmit/receive modules 네이버 미소장
2 H. Hommel and H.-P. Feldle, “Current Status of Airborne Active Phased Array(AESA) Radar Systems and Future Trends”, in European Radar Conference Digest, pp. 12～123, 2004. 미소장
3 M. Adolph, U. Hackenberg, R. Reber, R. Rieger, B. Schweizer, B. Adelseck, H. Brugger, and M. Lorcher,“Hight-precision Temperature Drift Compensated T/RModule for Satellite Based SAR Applications”, in European Microwave Conference Proceedings, pp. 813～816, 2005. 미소장
4 S. C. Cripps, RF Power Amplifiers for Wireless Communications, Artech House, 2006. 미소장
5 A. Grebennikov, N. O. Sokal, Switch Mode RF Power Amplifiers, Newnes, 2007. 미소장
6 K. Joshin et. al., “A 174W High-efficiency GaN HEMT Power Amplifier for W-CDMA Base Station Applications” IEDM Technical Digest, pp. 12.6.1～12.6.3, 2003. 미소장
7 Y. Tateno et. al., “A High Power and High Efficiency GaN HEMT Amplifier for W-CDMA Base Station Applications”, IEEE MTT-S Workshop Digest, 2004. 미소장
8 E. Mitani, M. Aojima and S. Sano, “A kW-class AlGaN and GaN HEMT pallet Amplifier for S-band High Power Application”, in Proc. of 2nd European Microwave Integrated Circuits Conference, pp. 176～ 179, Oct. 2007. 미소장
9 http://www.rfhic.com/, Pulsed Amp Module RRP 31250-10(datasheet). 미소장
